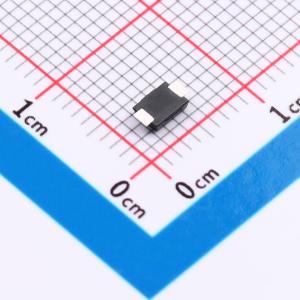

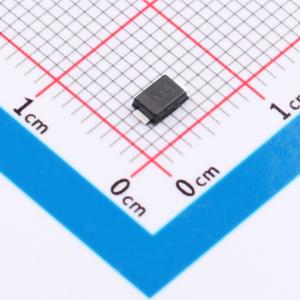

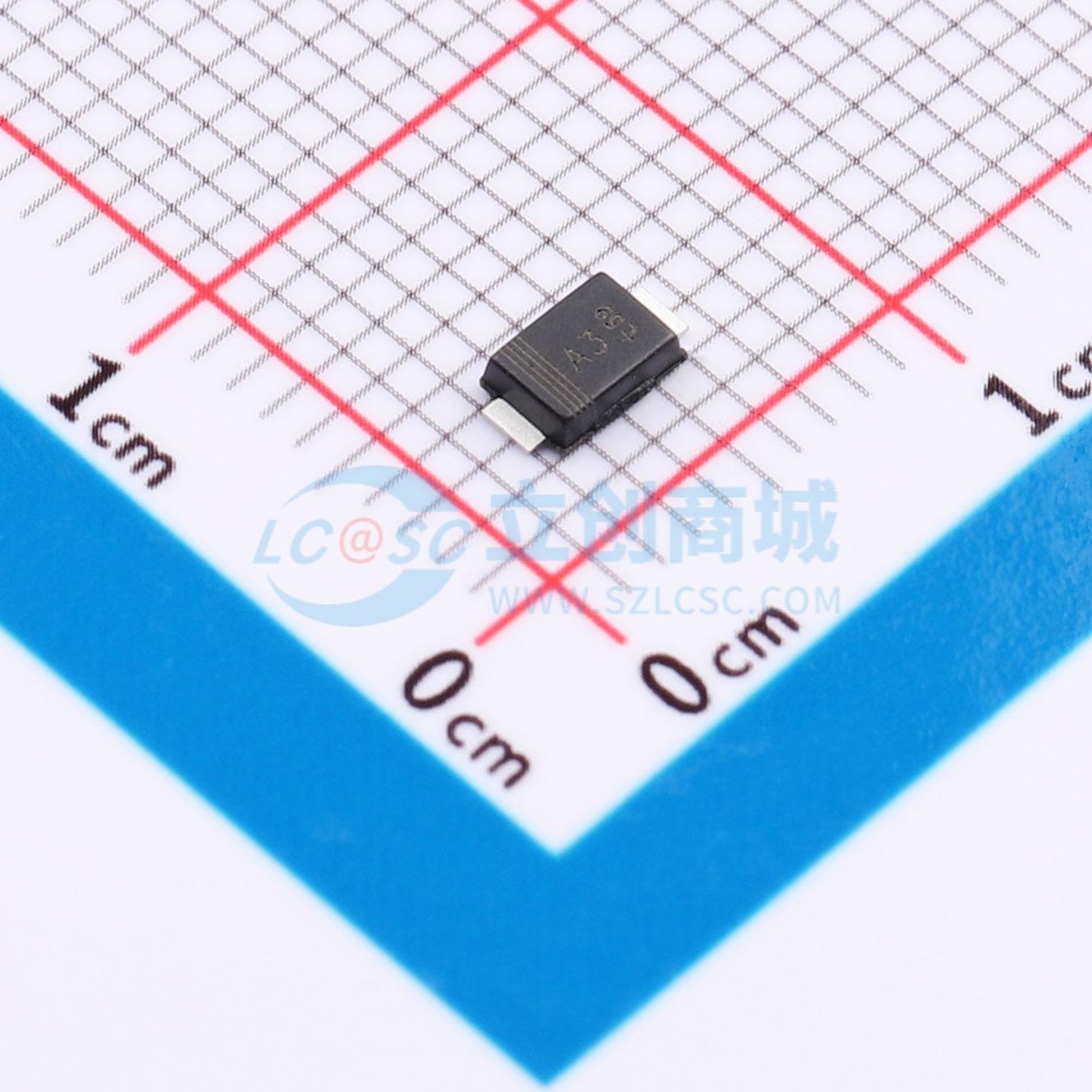

PMEG3020EP,115-JSM

表面贴装肖特基势垒整流器，具备金属硅结、低功耗、高效率和高正向浪涌电流能力

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 正向压降(Vf)：420mV@3A 直流反向耐压(Vr)：30V 整流电流：3A
品牌名称: JSMSEMI(杰盛微)
商品型号: PMEG3020EP,115-JSM
商品编号: C53114133
商品封装: SOD-128
包装方式: 编带
商品毛重: 0.0531克(g)

商品参数

商品概述

PMEG3020EP,115 - JSM 是表面贴装肖特基势垒整流器，专为在各种电子应用中提供可靠性能而设计。这些整流器采用具有多数载流子传导的金属硅结，可实现低功耗和高效率。其反向电压范围为 20V 至 200V，正向电流为 3.0A，非常适合在低电压、高频场景中使用。它们的表面贴装设计（SOD - 128 封装）便于集成到现代电路布局中，而其高正向浪涌电流能力确保了在苛刻工作条件下的稳定性。

商品特性

具有多数载流子传导的金属硅结
适用于表面贴装应用
低功耗和高效率
高正向浪涌电流能力
符合 RoHS 标准
带 2 引脚的 SOD - 128 封装

应用领域

低电压、高频逆变器
续流电路
极性保护应用
电源
DC - DC 转换器
电池充电系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	肖特基二极管
	二极管配置	-
	正向压降(Vf)	550mV@3A
	直流反向耐压(Vr)	20V

	属性	参数值
	整流电流	3A
	反向电流(Ir)	500uA@20V
	工作结温范围	-55℃~+125℃
	非重复峰值浪涌电流 (Ifsm)	80A
