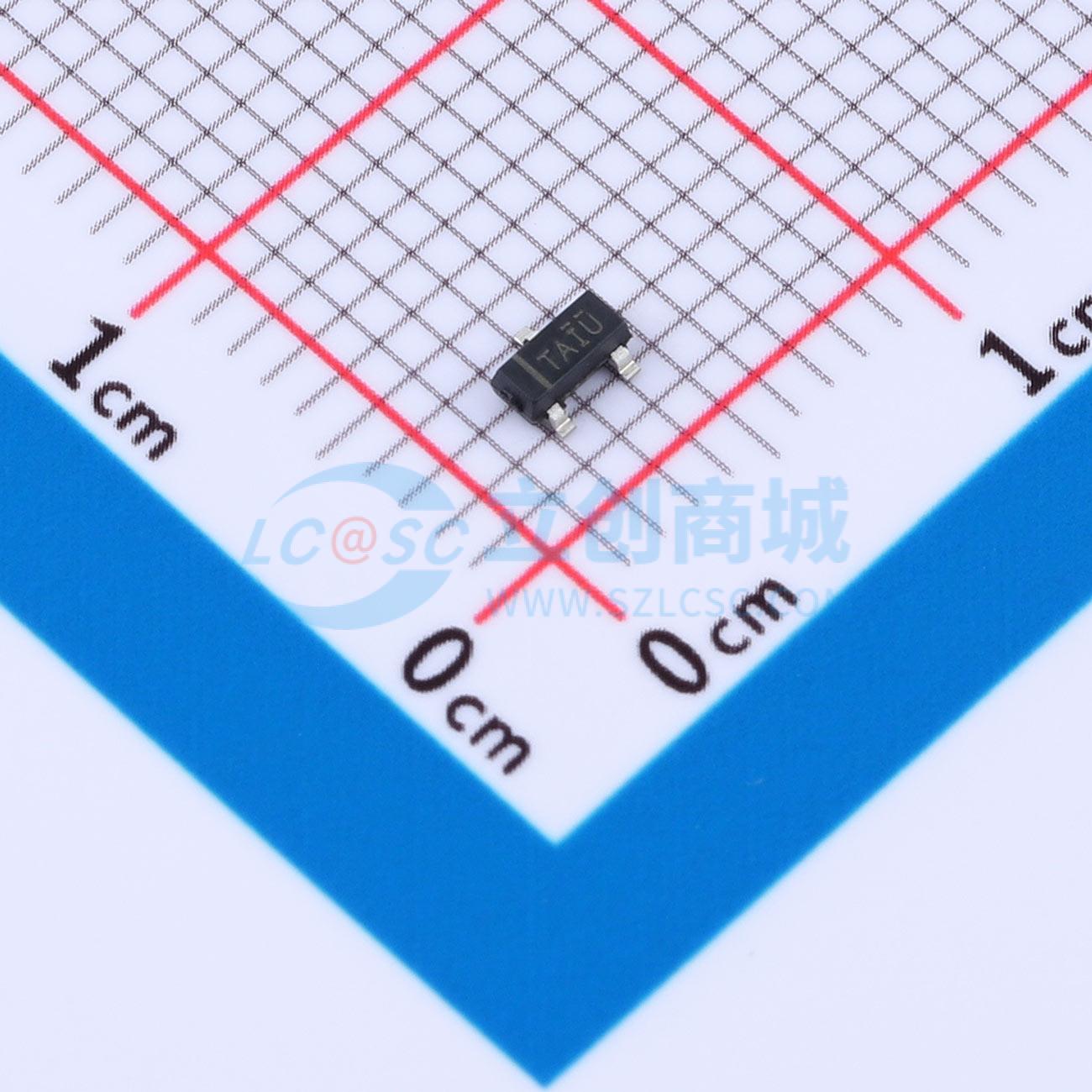

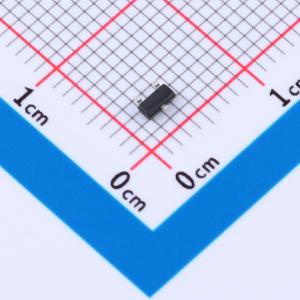

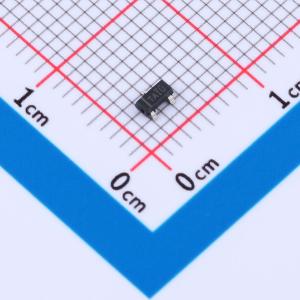

温馨提醒：图片仅供参考，商品以实物为准

TL431AIDBZR,215-JSM

并联 20ppm/℃

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 输出类型：可调输出电压：2.495V~36V 输出电流：100mA 精度：±1%
品牌名称: JSMSEMI(杰盛微)
商品型号: TL431AIDBZR,215-JSM
商品编号: C53114141
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.034367克(g)

商品参数

商品概述

TL431系列集成电路是具备全工作范围内热稳定性保证的三端可调并联稳压器。该器件具有陡峭的导通特性、低温漂和低输出阻抗，使其成为开关电源、充电器及其他可调稳压器等应用中齐纳二极管的理想替代品。其输出电压可设置为介于VREF（2.5V）和最大阴极电压（36V）之间的任意值。TL431精密基准源提供两种电压容差：0.5%和1.0%。该器件提供SOT-23封装。

商品特性

可编程精确输出电压范围：2.5V至36V
容性负载下高稳定性
低温漂：典型值4.5mV
低等效全范围温度系数：典型值20PPM/℃
低动态输出电阻：典型值0.15Ω
吸收电流能力：1mA至100mA
低输出噪声
宽工作温度范围：-40℃至85℃

应用领域

充电器
电压适配器
开关电源
显卡
精密电压基准

数据手册PDF

放大查看下载PDF

	属性	参数值
	电压基准类型	并联
	静态电流(Iq)	-
	最小阴极电流调节	400uA
	噪声(0.1Hz-10Hz)	-
	噪声(10Hz-10kHz)	-
	工作温度	-40℃~+85℃

	属性	参数值
	商品目录	电压基准芯片
	输出类型	可调
	工作电压	-
	输出电压	2.5V~36V
	输出电流	100mA
	精度	±1%
	温度系数	20ppm/℃
