温馨提醒：图片仅供参考，商品以实物为准

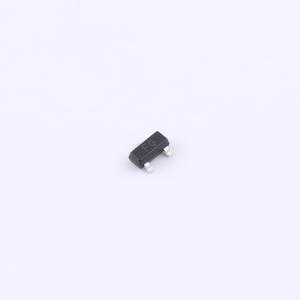

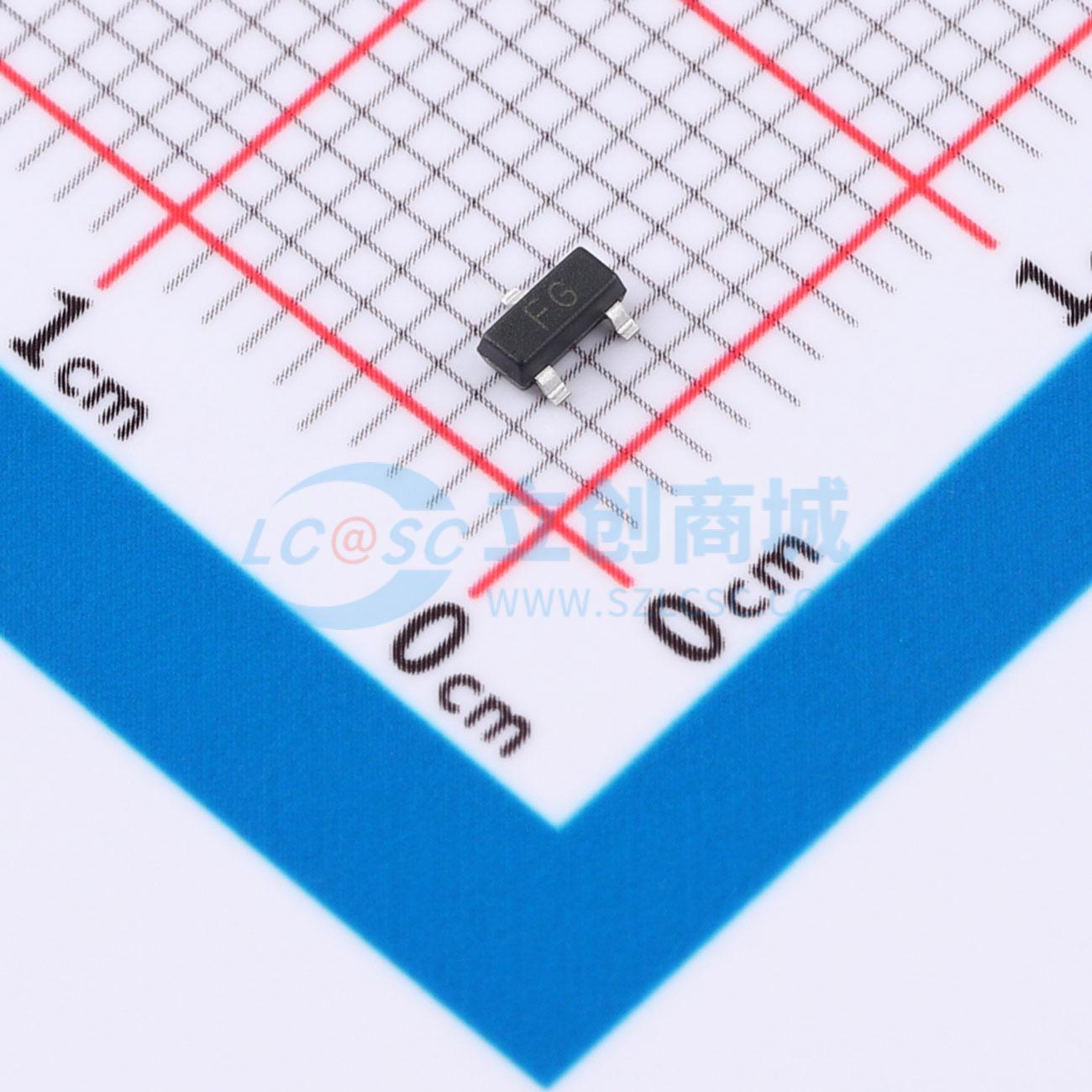

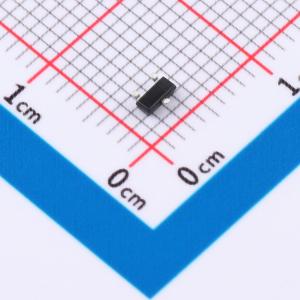

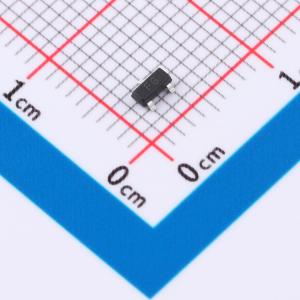

BCV47-JSM
NPN达林顿放大器晶体管
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 类型：NPN 集射极击穿电压(Vceo)：60V 直流电流增益(hFE)：10000 耗散功率(Pd)：300mW 集电极电流(Ic)：500mA
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- BCV47-JSM
- 商品编号
- C53114088
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.0318克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿管 | |
| 类型 | NPN | |
| 集射极击穿电压(Vceo) | 60V | |
| 集电极电流(Ic) | 500mA | |
| 耗散功率(Pd) | 350mW | |
| 集电极截止电流(Icbo) | 100nA | |
| 集射极饱和电压(VCE(sat)) | 1V |
| 属性 | 参数值 | |
|---|---|---|
| 直流电流增益(hFE) | 10000；4000；2000 | |
| 特征频率(fT) | 170MHz | |
| 射基极击穿电压(Vebo) | 10V | |
| 基极-发射极饱和电压(VBE(sat)) | 1.5V | |
| 基极-发射极导通电压(VBE(on)) | - | |
| 工作温度 | - |
商品特性
- 与BCV26、BCV46互补
- 高集电极电流
- 高电流增益
- 适用于通用音频频率应用
- 互补类型：BCV26、BCV46
