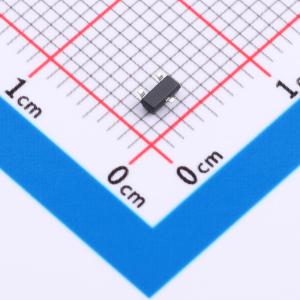

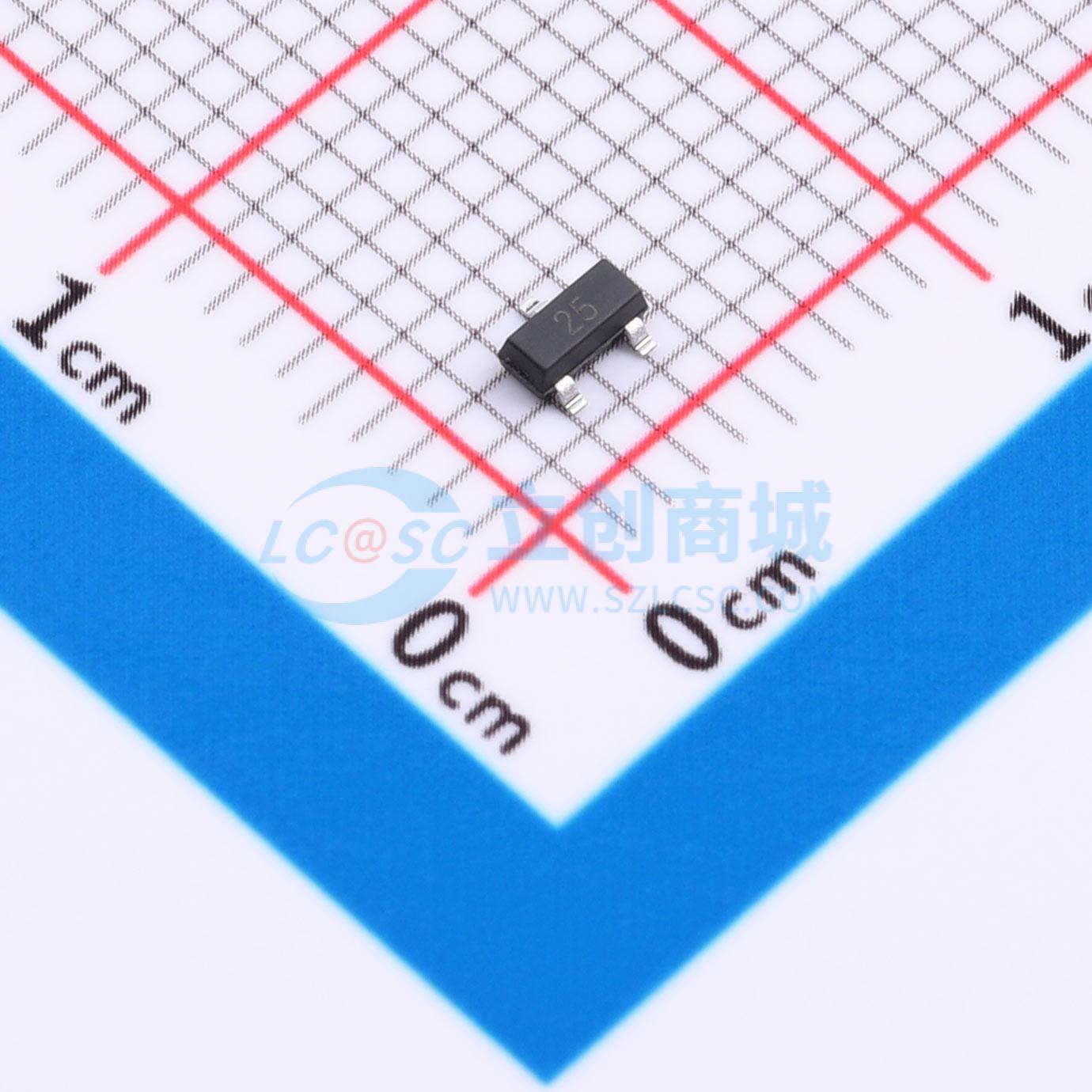

温馨提醒：图片仅供参考，商品以实物为准
PDTC124ET,215-JSM
内置偏置电阻的数字NPN晶体管，可配置反相器电路，设计简单
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- PDTC124ET,215-JSM
- 商品编号
- C53114077
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.031567克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | 1个NPN-预偏置 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 30mA | |
| 耗散功率(Pd) | 200mW | |
| 晶体管类型 | NPN | |
| 直流电流增益(hFE) | 56 | |
| 射基极击穿电压(Vebo) | - | |
| 最小输入电压(VI(on)) | 3V@5mA,0.2V |
| 属性 | 参数值 | |
|---|---|---|
| 最大输入电压(VI(off)) | 500mV@100uA,5V | |
| 输出电压(VO(on)) | 300mV@10mA,0.5mA | |
| 输入电阻 | 28.6kΩ | |
| 电阻比率 | 1.2 | |
| 工作温度 | - | |
| 集射极饱和电压(VCE(sat)) | - | |
| 特征频率(fT) | 250MHz | |
| 集电极截止电流(Icbo) | - |
商品特性
- 内置偏置电阻，无需连接外部输入电阻即可配置反相器电路（参见等效电路）
- 偏置电阻由完全隔离的薄膜电阻组成，允许输入负偏置，还具有几乎完全消除寄生效应的优点
- 只需设置开/关条件即可运行，使设备设计变得简单
