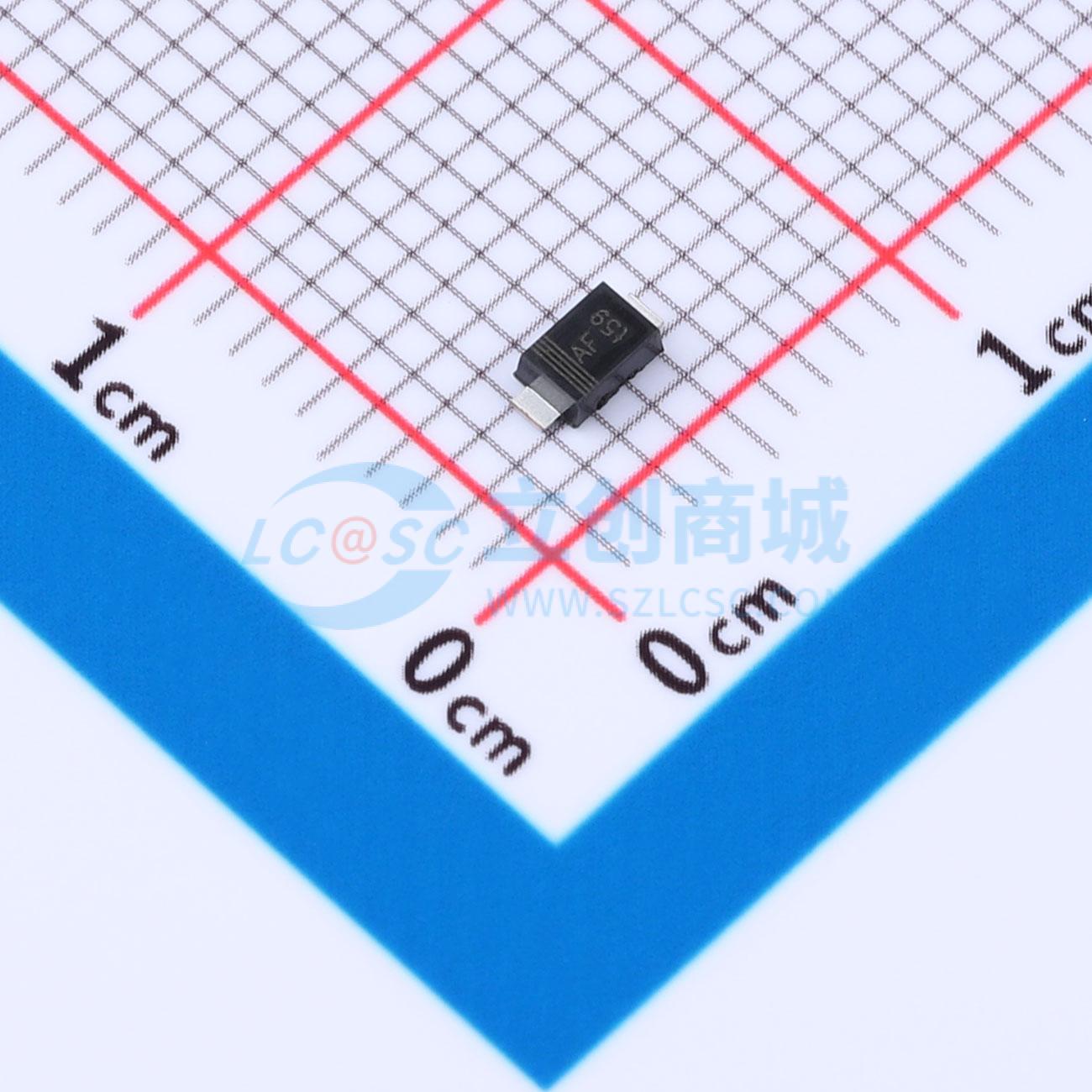

PTVS15VS1UR,115-JSM实物图

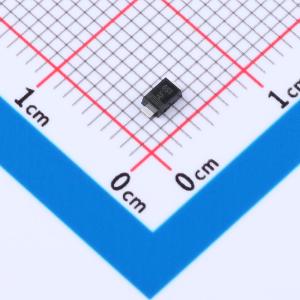

  • PTVS15VS1UR,115-JSM商品缩略图

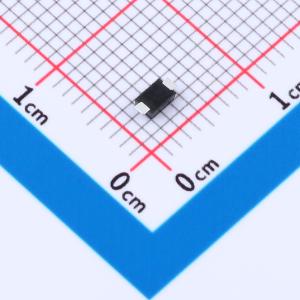

  • PTVS15VS1UR,115-JSM商品缩略图
  • PTVS15VS1UR,115-JSM商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

PTVS15VS1UR,115-JSM

采用固态硅雪崩技术的小尺寸SOD123FL封装单向ESD保护二极管

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
极性：单向 反向截止电压(Vrwm)：15V 钳位电压：32V 峰值脉冲电流(Ipp)：120A@8/20us 峰值脉冲功率(Ppp)：3.8kW@8/20us 击穿电压：16.7V
品牌名称
JSMSEMI(杰盛微)
商品型号
PTVS15VS1UR,115-JSM
商品编号
C53114110
商品封装
SOD-123FL​
包装方式
编带
商品毛重
0.034267克(g)

商品参数

属性参数值
商品目录静电和浪涌保护(TVS/ESD)
极性单向
反向截止电压(Vrwm)15V
钳位电压32V
峰值脉冲电流(Ipp)120A@8/20us
峰值脉冲功率(Ppp)3.8kW@8/20us
击穿电压(VBR)16.7V
属性参数值
反向电流(Ir)500nA
通道数-
工作温度-55℃~+125℃
防护等级IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
类型TVS
Cj-结电容1.02nF

商品特性

  • 3800瓦峰值脉冲功率（脉冲时间tp = 8/20微秒）
  • 微型SOD123FL封装
  • 单向配置
  • 固态硅雪崩技术
  • 低钳位电压
  • 低泄漏电流
  • 保护一条数据/电源线，符合以下标准：
  • IEC 61000 - 4 - 2 ±30kV接触放电、±30kV空气放电
  • IEC 61000 - 4 - 4（电快速瞬变脉冲群）40A（5/50纳秒）
  • IEC 61000 - 4 - 5（雷击）120A（8/20微秒）

应用领域

  • 手机及配件
  • 基于微处理器的设备
  • 个人数字助理（PDA）
  • 笔记本电脑、台式机和服务器
  • 便携式仪器
