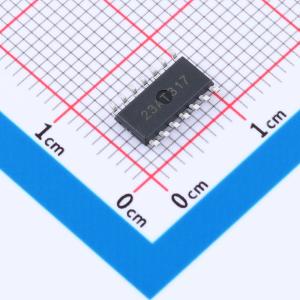

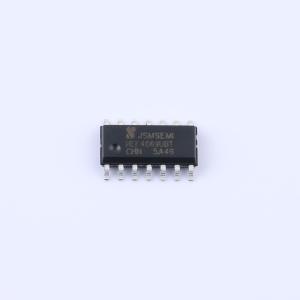

温馨提醒：图片仅供参考，商品以实物为准
HEF4069UBT-JSM
通用六反相器，全静态操作，标准化对称输出特性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- HEF4069UBT-JSM
- 商品编号
- C53114120
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.28152克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 3V~15V | |
| 静态电流(Iq) | - | |
| 通道数 | 6 | |
| 输入数 | - | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 4V；12.5V；8V | |
| 输入低电平(VIL) | 2V；1V；2.5V | |
| 输出高电平(VOH) | 9.95V；4.95V；14.95V | |
| 低电平范围(VOL) | - | |
| 传播延迟(tpd) | 25ns@15V,50pF | |
| 系列 | - | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
商品概述
HEF4069UBT-JSM是一款通用的六路非缓冲反相器。每个反相器为单级结构。其工作电源电压VDD的建议范围为3V至15V，参考点为VSS（通常为地）。未使用的输入端必须连接到VDD、VSS或另一个输入端。封装为SOP14。
商品特性
- 宽电源电压范围：3V至15V
- 全静态操作
- 具备5V、10V和15V参数评级
- 标准化的对称输出特性
- 工作温度范围：-40℃至+85℃
- 封装信息：SOP14
