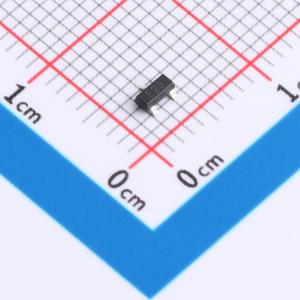

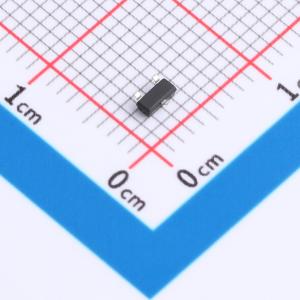

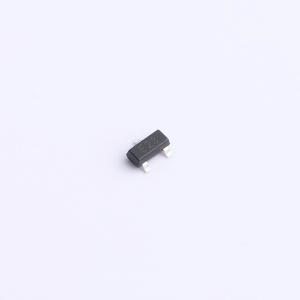

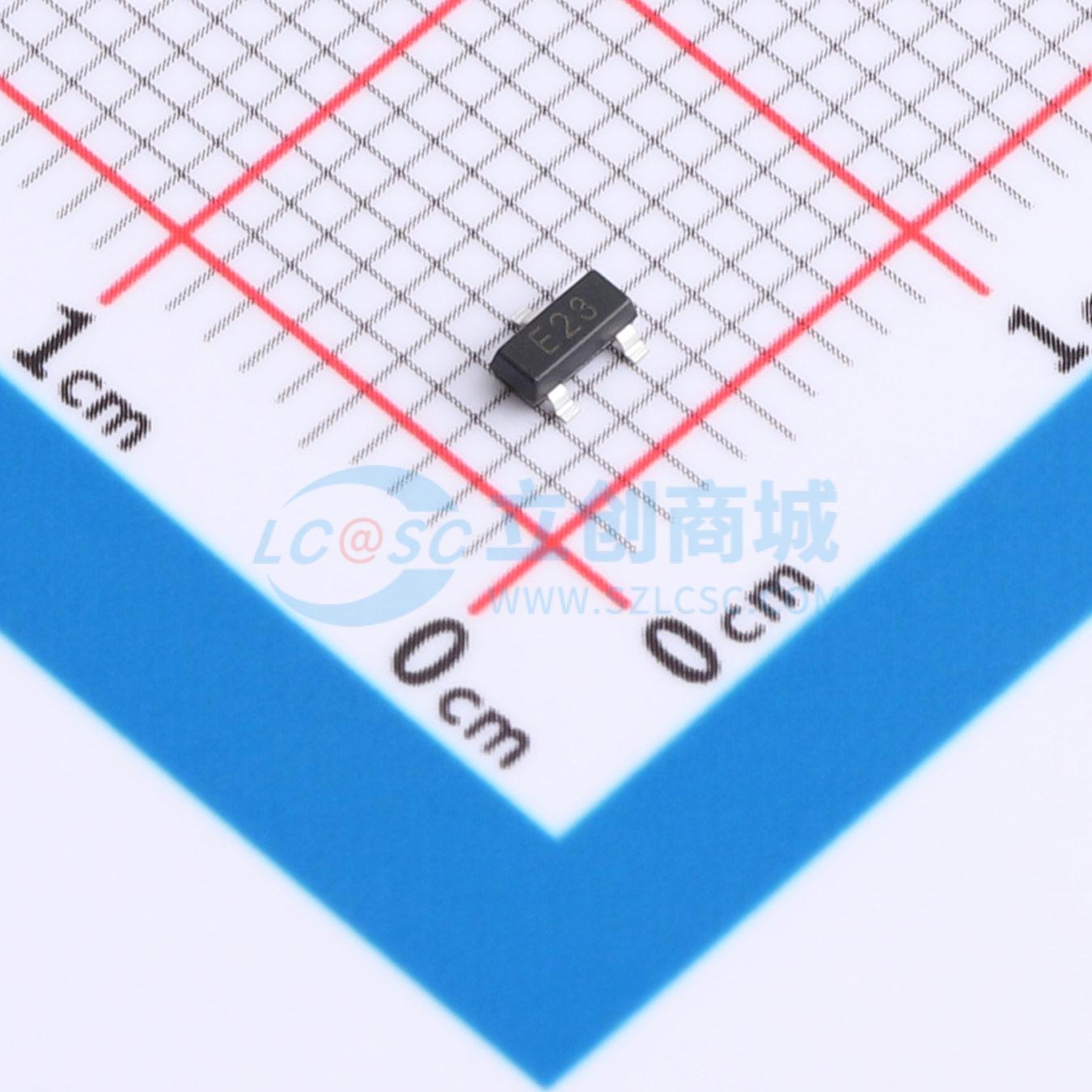

PDTC143ZT,215-JSM
内置偏置电阻的NPN数字晶体管，适用于通用逆变器电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- NPN 电阻式晶体管
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- PDTC143ZT,215-JSM
- 商品编号
- C53113937
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.0308克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | 1个NPN-预偏置 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 100mA | |
| 耗散功率(Pd) | - | |
| 晶体管类型 | NPN | |
| 直流电流增益(hFE) | - | |
| 射基极击穿电压(Vebo) | - | |
| 最小输入电压(VI(on)) | 1.3V@5mA,0.3V |
| 属性 | 参数值 | |
|---|---|---|
| 最大输入电压(VI(off)) | 500mV@100uA,5V | |
| 输出电压(VO(on)) | 300mV@5mA,0.25mA | |
| 输入电阻 | 6.11kΩ | |
| 电阻比率 | 12 | |
| 工作温度 | -55℃~+150℃ | |
| 集射极饱和电压(VCE(sat)) | - | |
| 特征频率(fT) | 250MHz | |
| 集电极截止电流(Icbo) | - |
商品概述
PDTC143ZT,215-JSM 由内置偏置电阻的 NPN 数字晶体管组成，无需外部输入电阻即可配置反相器电路。偏置电阻为完全隔离的薄膜电阻，允许输入负偏置，几乎完全消除寄生效应。该系列简化了器件设计，只需设置开/关条件即可运行。
商品特性
- 内置偏置电阻，无需外部输入电阻即可配置反相器电路
- 完全隔离的薄膜偏置电阻，可实现输入负偏置并将寄生效应降至最低
- 器件设计简单，只需设置开/关条件
- 宽电源电压范围，最高可达 50V
- 高输入电压范围，从 -5V 到 +30V
- 低输出电压（导通时），典型值为 0.1V
- 高直流电流增益，最小值为 80
- 低输入电流和输出泄漏电流
- 高过渡频率，为 250MHz
应用领域
- 通用反相器电路
- 数字逻辑应用
- 信号处理电路
- 低功耗电子设备
- 消费电子产品
- 工业控制系统
