温馨提醒：图片仅供参考，商品以实物为准

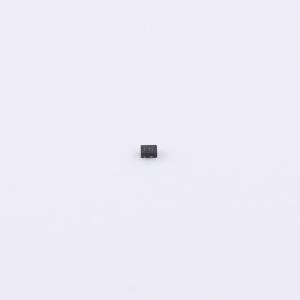

PESD5V0F1BL,315-JSM
ESD保护二极管，采用微型DFN1006封装，双向配置，固态硅雪崩技术，低钳位电压和低泄漏电流
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 反向截止电压(Vrwm)：5.5V 钳位电压：15V 峰值脉冲电流(Ipp)：2.5A@8/20us 击穿电压：8V
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- PESD5V0F1BL,315-JSM
- 商品编号
- C53113948
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.01019克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 3.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 60W@8/20us | |
| 击穿电压(VBR) | 8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.4pF |
