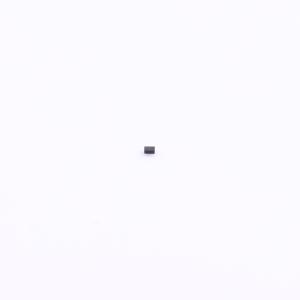

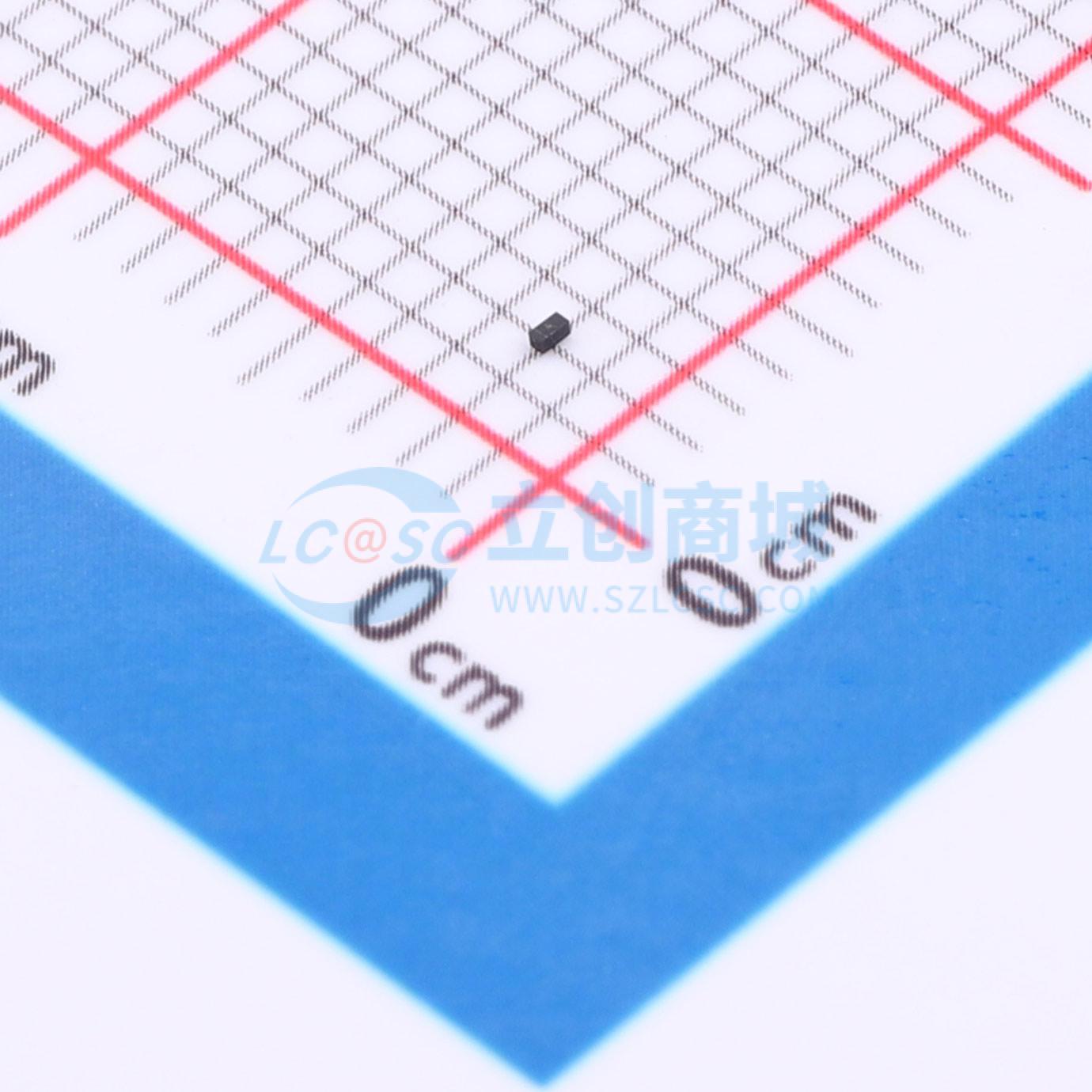

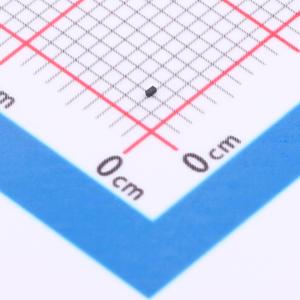

PESD5V0X1BCSFYL-JSM

超低电容瞬态电压抑制器，用于保护高速数据接口和敏感电子元件

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 极性：双向反向截止电压(Vrwm)：5V 钳位电压：6.5V 峰值脉冲电流(Ipp)：7A@8/20us 击穿电压：10V
品牌名称: JSMSEMI(杰盛微)
商品型号: PESD5V0X1BCSFYL-JSM
商品编号: C53114012
商品封装: DFN0603-2L
包装方式: 编带
商品毛重: 0.00857克(g)

商品参数

商品概述

PESD5VOX1BCSFYL-JSM是一款超低电容TVS（瞬态电压抑制器），旨在保护高速数据接口。它专门设计用于保护连接到数据和传输线路的敏感电子元件，使其免受ESD（静电放电）引起的过应力影响。根据IEC61000 - 4 - 2标准，PESD5V0X1BCSFYL-JSM可提供高达±15kV（接触放电）的ESD保护，并根据IEC61000 - 4 - 5标准承受高达6.5A（8/20μs）的峰值脉冲电流。

商品特性

IEC 61000 - 4 - 2 4级ESD保护
±15kV接触放电
±15kV空气放电
50W峰值脉冲功率（8/20μs）
低钳位电压
工作电压：3.3V
低泄漏电流
符合RoHS标准
保护一条双向线路
低结电容：典型值0.14pF

应用领域

高速接口
HDMI和USB 3.2
手机及配件
便携式电子设备和笔记本电脑
电视和显示器
数码相机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5V
	钳位电压	5.5V
	峰值脉冲电流(Ipp)	6.5A@8/20us
	峰值脉冲功率(Ppp)	50W@8/20us
	击穿电压(VBR)	8.1V

	属性	参数值
	反向电流(Ir)	1nA
	通道数	单路
	工作温度	-50℃~+125℃
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.14pF
