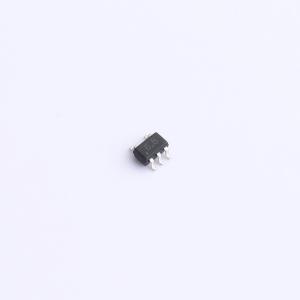

PESD3V3L4UG,115-JSM
单片ESD抑制器，集成4个单向Transil功能用于多线路保护，小尺寸PCB封装，高ESD保护等级
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 反向截止电压(Vrwm)：3.3V 钳位电压：14V 峰值脉冲功率(Ppp)：80W@8/20us 击穿电压：4.2V
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- PESD3V3L4UG,115-JSM
- 商品编号
- C53114022
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.028167克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | - | |
| 峰值脉冲电流(Ipp) | - | |
| 峰值脉冲功率(Ppp) | 150W@8/20us | |
| 击穿电压(VBR) | 7.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1mA | |
| 通道数 | 四路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 90pF |
商品概述
PESD3V3L4UG,115 - JSM是一款单片ESD抑制器，旨在保护连接到数据和传输线路的组件免受静电放电（ESD）的影响。对于正瞬态，它将电压钳位在逻辑电平电源之上；对于负瞬态，它将电压钳位到低于地电位一个二极管压降，确保对敏感电子组件的可靠保护。
商品特性
- 集成4个单向Transil功能，用于多线路保护
- 击穿电压（VBR）：最小值6.1V（主）和最小值25V
- 低泄漏电流（IR）：≤1mA（最大值）
- 小PCB占位面积：通常小于4.2平方毫米
- 高ESD保护等级：高达25kV（HBM），符合IEC61000 - 4 - 2 4级标准
- 提供无铅封装，符合环保要求
- SOT - 353封装
应用领域
- 手机及配件
- 有线和无线电话
- 机顶盒
- 计算机及计算机外设
- 打印机
- 通信系统
