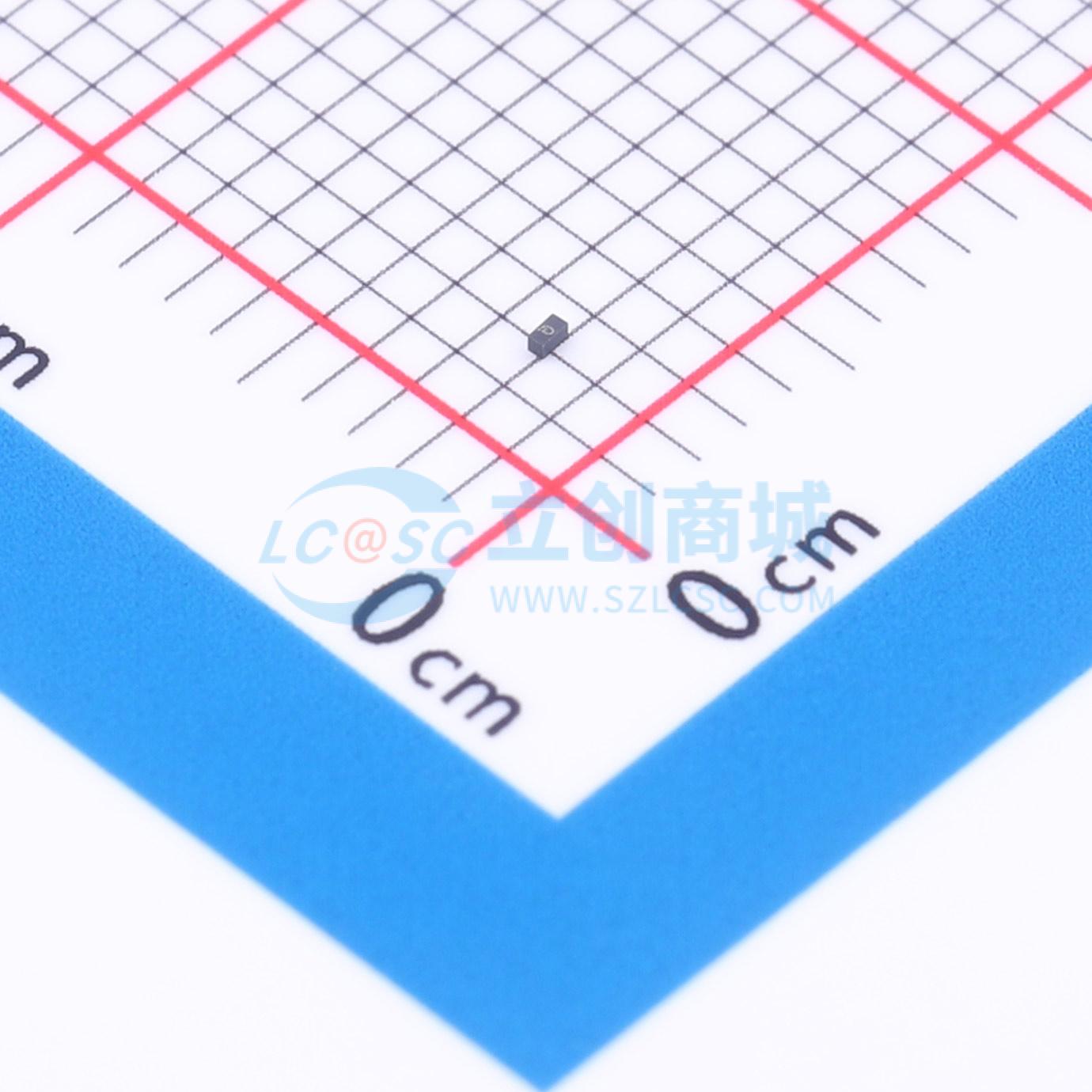

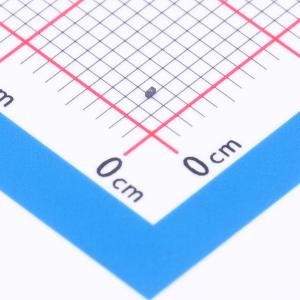

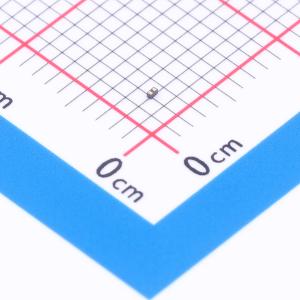

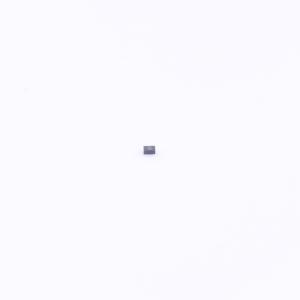

温馨提醒：图片仅供参考，商品以实物为准
PESD5V0C1BSFYL-JSM
采用Snap-Back技术的高速数据线ESD保护二极管，具备低钳位电压和低漏电流
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 极性：双向 反向截止电压(Vrwm)：5V 钳位电压：6.5V 峰值脉冲电流(Ipp)：9A@8/20us 击穿电压：6V
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- PESD5V0C1BSFYL-JSM
- 商品编号
- C53114059
- 商品封装
- DSN0603-2
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | - | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 8V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 40W@8/20us | |
| 击穿电压(VBR) | 6.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 200nA | |
| 通道数 | - | |
| 工作温度 | - | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.25pF |
商品特性
- 40瓦峰值脉冲功率（脉冲时间tp = 8/20微秒）
- 回滞技术
- 低钳位电压
- 低泄漏电流
- 超低电容（典型值0.25皮法）
- 高速数据线的ESD保护
- IEC 61000 - 4 - 2标准：接触放电±10千伏，空气放电±12千伏
- IEC 61000 - 4 - 4（电快速瞬变脉冲群）：40安（5/50纳秒）
- IEC 61000 - 4 - 5（浪涌）：5安（8/20微秒）
- 符合RoHS标准
应用领域
- USB 3.0、USB 2.0、MHL
- HDMI 2.0、Display Port 1.3、eSATA
- 统一显示接口（UDI）
- 数字视频接口（DVI）
- 1G/2.5G/5G/10G以太网
