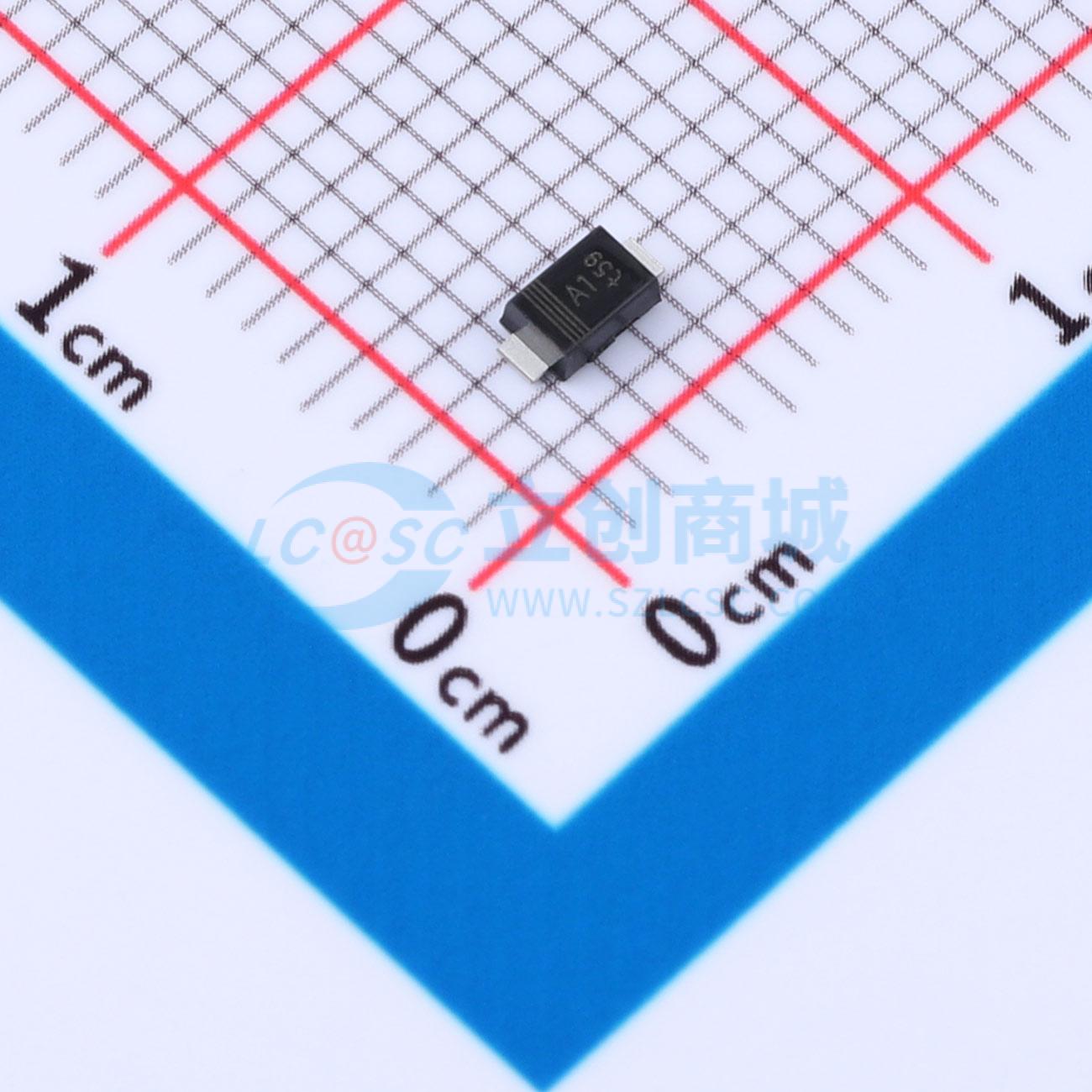

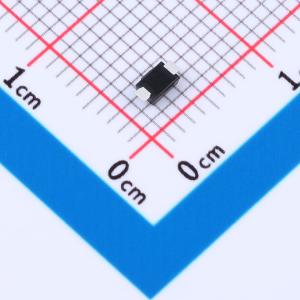

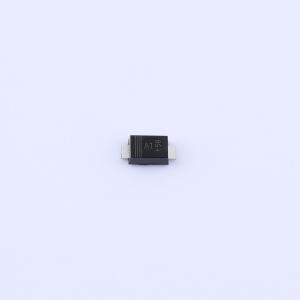

温馨提醒：图片仅供参考，商品以实物为准
PTVS3V3S1UR,115-JSM
低外形封装瞬态电压抑制器，适用于表面贴装应用，玻璃钝化结，内置应变消除，钳位能力出色，响应速度快，电感低
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 极性：单向 反向截止电压(Vrwm)：3.3V 钳位电压：8.5V 峰值脉冲电流(Ipp)：47A 峰值脉冲功率(Ppp)：400W@10/1000us 击穿电压：6V
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- PTVS3V3S1UR,115-JSM
- 商品编号
- C53113997
- 商品封装
- SOD-123W
- 包装方式
- 编带
- 商品毛重
- 0.0341克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 7.3V | |
| 峰值脉冲电流(Ipp) | 54.8A@10/1000us | |
| 峰值脉冲功率(Ppp) | 400W@10/1000us | |
| 击穿电压(VBR) | 6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 200uA | |
| 通道数 | - | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | - | |
| 类型 | TVS | |
| Cj-结电容 | - |
商品特性
- 低外形封装
- 适用于表面贴装应用，以优化电路板空间
- 玻璃钝化结
- 采用10/1000μs波形时，具有400瓦的峰值脉冲功率能力
- 内置应力消除功能
- 出色的钳位能力
- 快速响应时间：对于单向类型，从0伏到最小击穿电压（VBR）通常小于1.0皮秒
- 低电感
- SOD - 123W封装
