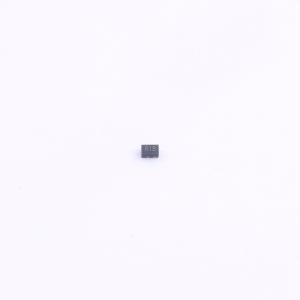

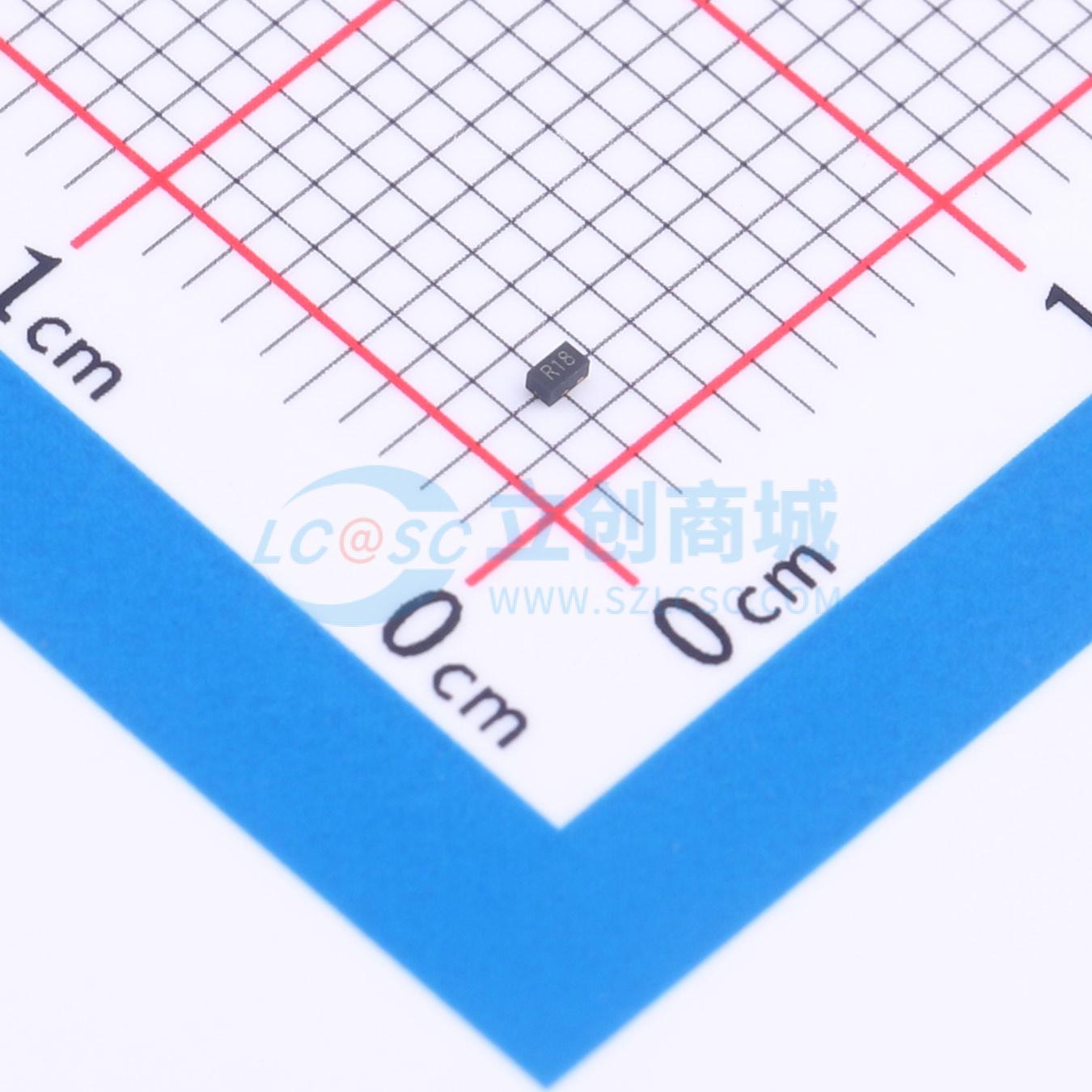

PESD18VF1BLYL-JSM
用于保护高速数据线的低电容ESD二极管，采用DFN1006 - 2封装，符合RoHS标准
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 极性：双向 反向截止电压(Vrwm)：18V 钳位电压：17V 峰值脉冲电流(Ipp)：1A@8/20us 击穿电压：19V
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- PESD18VF1BLYL-JSM
- 商品编号
- C53113989
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | - | |
| 反向截止电压(Vrwm) | 18V | |
| 钳位电压 | 32V | |
| 峰值脉冲电流(Ipp) | 1A@8/20us | |
| 峰值脉冲功率(Ppp) | 32W@8/20us | |
| 击穿电压(VBR) | 23V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.45pF |
商品概述
PESD18VF1BLYL-JSM是一款ESD二极管，具有32W（8/20μs）的峰值脉冲功率，旨在保护一条高速数据线。它具有低电容ESD保护功能，采用DFN1006-2封装。该产品符合RoHS标准，采用哑光镀锡引脚（无铅），满足IEC61000 - 4 - 2 4级ESD保护要求。
商品特性
- 超低电容：典型值为0.25 - 0.45pF（VR = 0V，f = 1MHz）
- 低泄漏电流：在VRWM = 5V时最大为0.1μA
- 反向工作峰值电压：18V
- 保护一条高速数据线
- 低钳位电压：在IPP = 1A（8/20μs）时为27 - 32V
- 符合以下标准：IEC61000 - 4 - 2（ESD）抗扰度测试：接触放电 > 8kV；空气放电 > 15kV
- 符合RoHS标准
- 32W（8/20μs）峰值脉冲功率
应用领域
- 通信系统
- 便携式仪器
- 音频和视频设备
- 计算机及外围设备
- USB 2.0、USB 3.0端口
