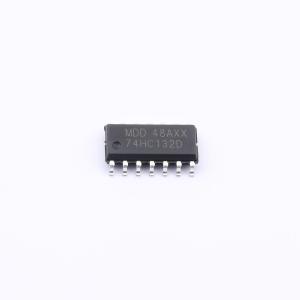

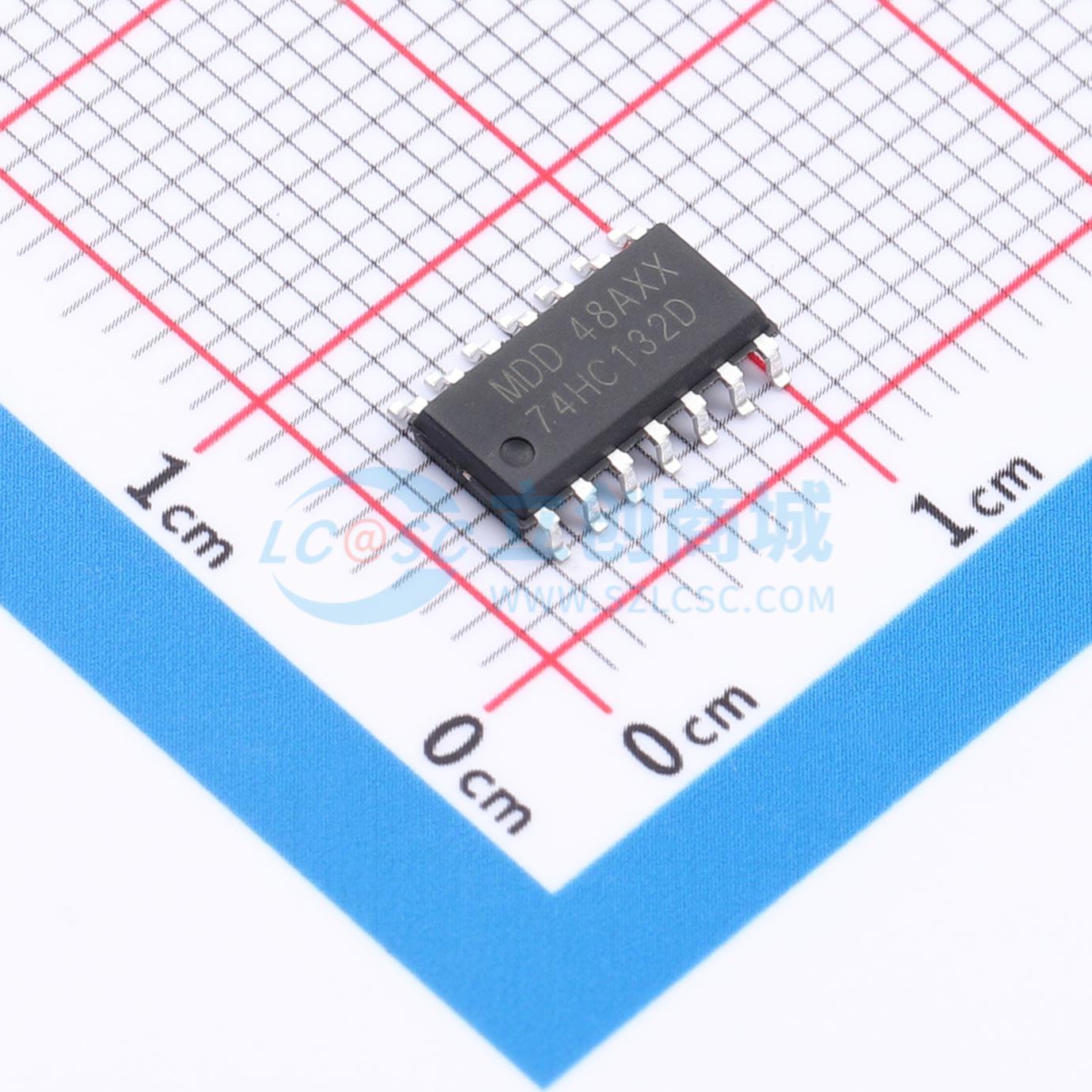

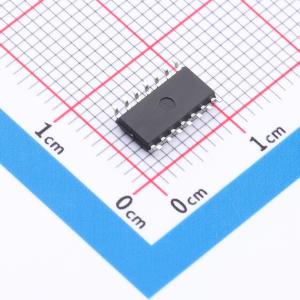

温馨提醒：图片仅供参考，商品以实物为准
74HC132D
四2输入与非施密特触发器，具备高抗噪性和CMOS低功耗特性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- Quad 2-input NAND Schmitt trigger
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74HC132D
- 商品编号
- C52140398
- 商品封装
- SOP-14L
- 包装方式
- 编带
- 商品毛重
- 0.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 40uA | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 4.4V；3.7V；5.9V | |
| 输出低电平(VOL) | 400mV | |
| 系列 | 74HC | |
| 传播延迟(tpd) | 25ns@4.5V,15pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - |
商品概述
74HC132和74HCT132是一款四路2输入与非门施密特触发器。施密特触发器输入可将缓慢变化的输入信号转换为清晰定义、无抖动的输出信号。
商品特性
- 宽电源电压范围：2.0V 至 6.0V
- 高抗噪性
- CMOS低功耗
- 闩锁性能超过 250mA
- 上升和下降时间不受限制
- 符合JEDEC标准：JESD8C (2.7 V 至 3.6 V)、JESD7A (2.0 V 至 6.0 V)
- ESD保护：HBM ANSI/ESDA/JEDEC JS-001 Class 2 超过 3500 V；CDM ANSI/ESDA/JEDEC JS-002 Class C3 超过 2000 V
- 多种封装选项
