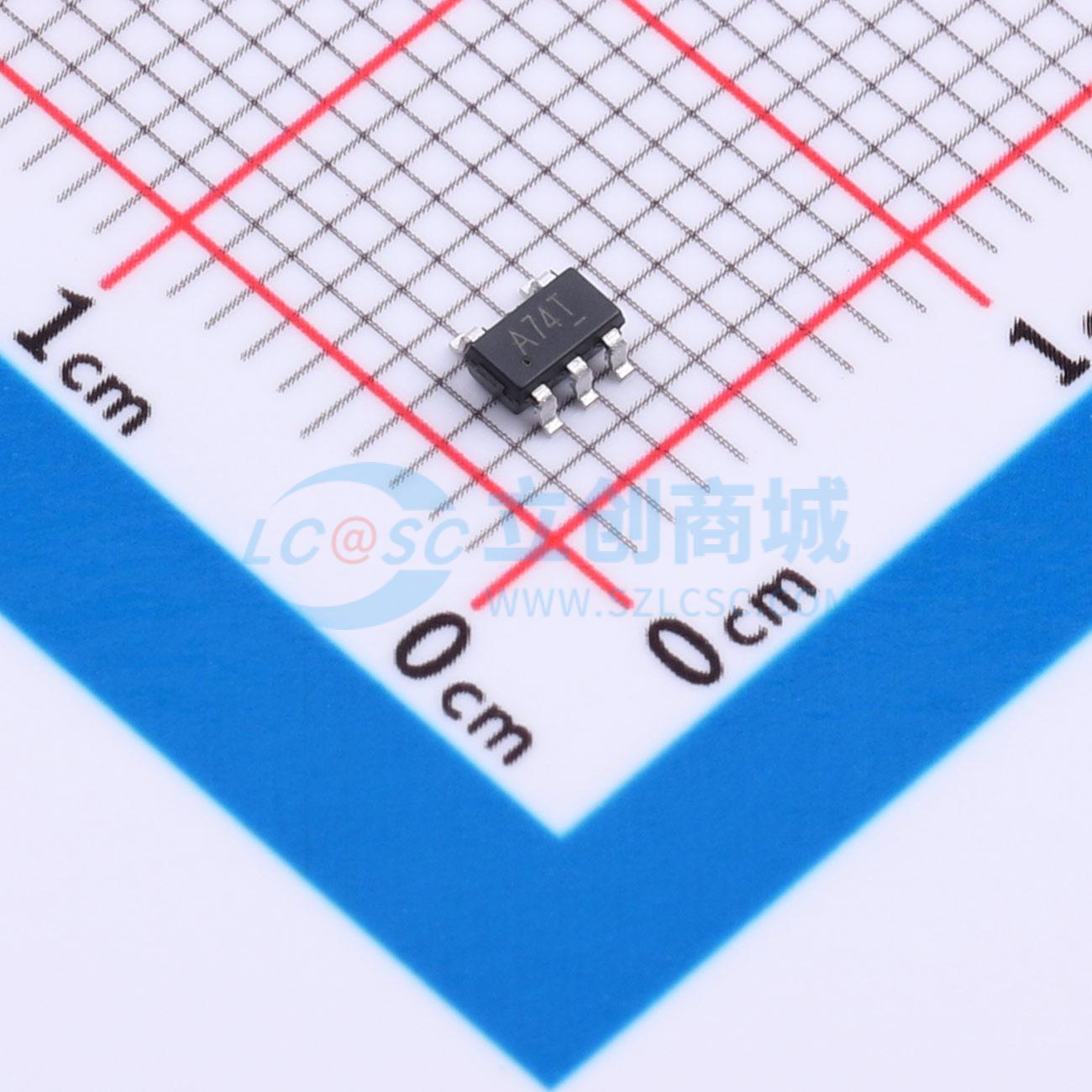

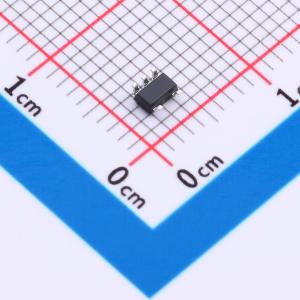

温馨提醒：图片仅供参考，商品以实物为准
74AHC1G09GV
漏极开路输出，二输入与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 一款单路2输入与门，具有漏极开路输出。输入具备过压容限
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74AHC1G09GV
- 商品编号
- C52140421
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.082克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 1 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 10nA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 1.5V~3.85V | |
| 输入低电平(VIL) | 500mV~1.65V |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | 100mV；550mV | |
| 系列 | 74AHC系列 | |
| 传播延迟(tpd) | 4.1ns@5V | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 过压容忍输入 | |
| 输入类型 | 标准CMOS | |
| 输出类型 | 开漏 |
商品概述
74AHC1G09和74AHCT1G09是带有开漏输出的单路2输入与门。其输入具有过压容限特性。这一特性使得这些器件能够在混合电压环境中用作电平转换器。
商品特性
- 宽电源电压范围：2.0V ~ 5.5V
- 输入过压容限至5.5V
- 高噪声抗扰度
- CMOS低功耗
- 闩锁性能超过200mA
- 输入电平：74AHC1G09为CMOS电平；74AHCT1G09为TTL电平
- ESD保护：HBM ANSI/ESDA/JEDEC JS-001 Class 3A超过7000 V；CDM ANSI/ESDA/JEDEC JS-002 Class C3超过2000 V
- 多种封装选项
