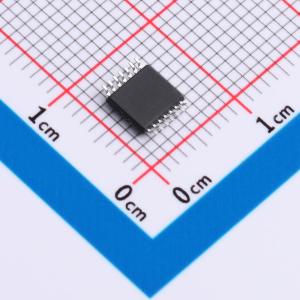

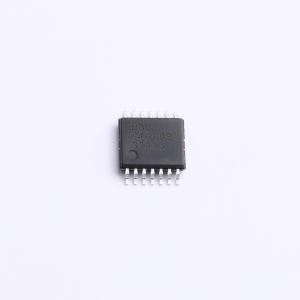

温馨提醒：图片仅供参考，商品以实物为准
74HC08PW
四通道2输入与门，具备高抗噪性和CMOS低功耗特性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- Quad 2-input AND gate
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74HC08PW
- 商品编号
- C52140497
- 商品封装
- TSSOP-14L
- 包装方式
- 编带
- 商品毛重
- 0.26392克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 40uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.5V~4.2V | |
| 输入低电平(VIL) | 500mV~1.8V |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 5.9V | |
| 输出低电平(VOL) | 400mV | |
| 系列 | 74HC | |
| 传播延迟(tpd) | 15ns@6V,15pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 过压容忍输入 | |
| 输入类型 | 标准CMOS | |
| 输出类型 | - |
商品概述
74HC08和74HCT08是四路2输入与门。输入端包含钳位二极管，这使得可以使用电流限制电阻将输入接口连接到超过VCC的电压。
商品特性
- 宽电源电压范围：2.0V 至 6.0V
- 高抗噪性
- CMOS低功耗
- 闩锁性能超过250 mA
- 符合JEDEC标准：JESD8C（2.7 V 至 3.6 V）和JESD7A（2.0 V 至 6.0 V）
- 输入电平：74HC08为CMOS电平；74HCT08为TTL电平
- ESD保护：HBM ANSI/ESDA/JEDEC JS-001 Class 2超过3500V；CDM ANSI/ESDA/JEDEC JS-002 Class C3超过2000 V
- 多种封装选项
