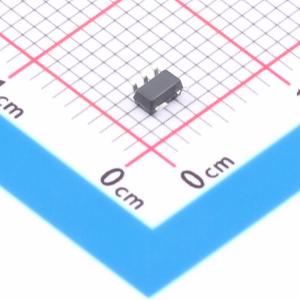

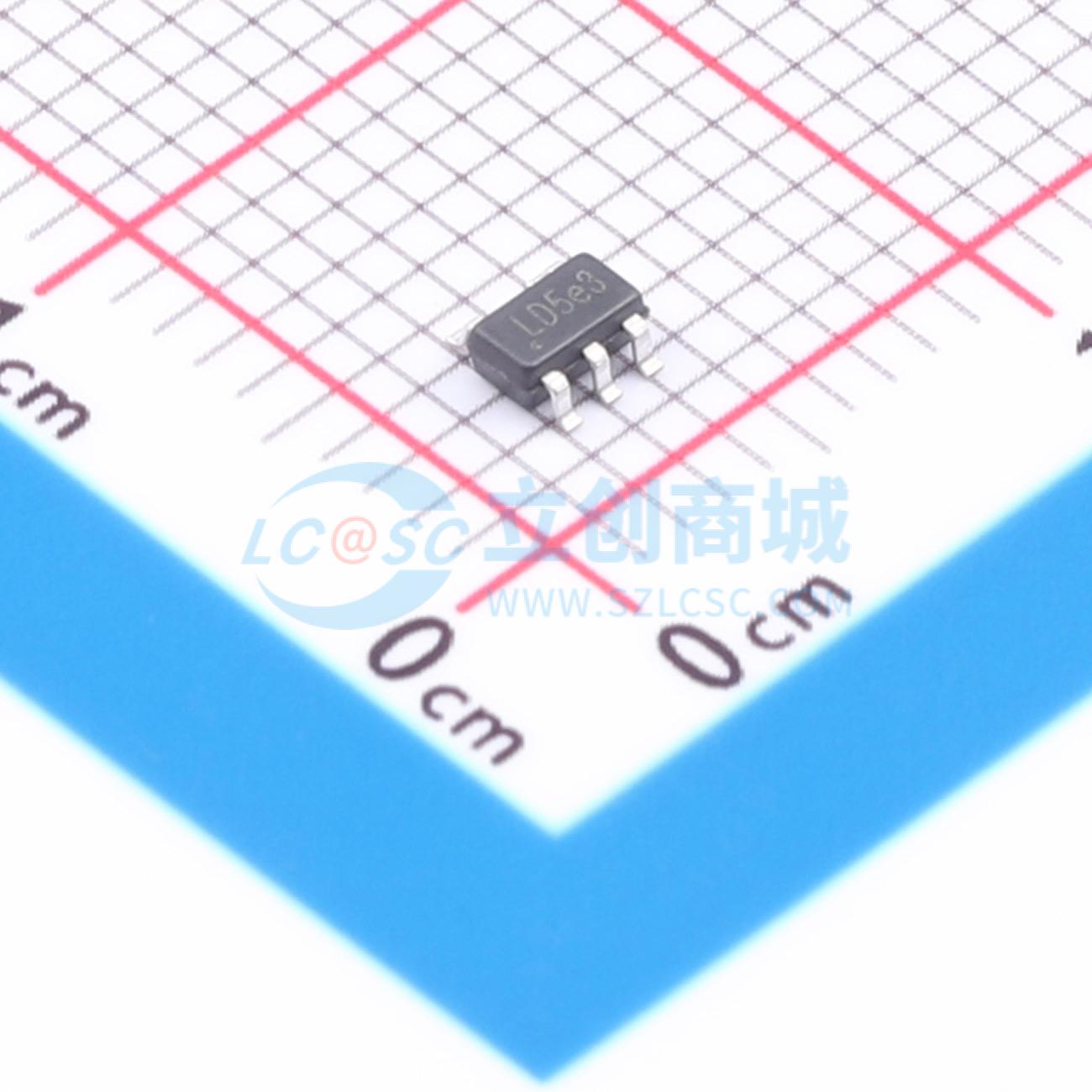

温馨提醒：图片仅供参考，商品以实物为准
M8088AAC
1A，2V - 6V输入，1.5MHz同步降压转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 功能类型:降压型 工作电压:2V~6V 输出电流:1A 开关频率:1.2MHz 是一款高效率、1.5MHz常频电流模式同步降压转换器,集成主开关和同步整流器,适用于便携设备和锂电池供电系统。输出电压可低至0.6V,支持轻载高效模式和100%占空比低dropout操作。
- 品牌名称
- 西安航天民芯
- 商品型号
- M8088AAC
- 商品编号
- C52140470
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2V~6V | |
| 输出电压 | 600mV~6V | |
| 输出电流 | 1A | |
| 开关频率 | 1.5MHz；300kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 10uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；过流保护 |
商品概述
M8088AAC是一款恒定频率、电流模式的降压转换器。该器件集成了主开关和同步整流器，无需外部肖特基二极管即可实现高效率。它非常适用于由单节锂离子电池供电的便携式设备。输出电压可调节至低至0.6V。M8088AAC还能以100%占空比运行，实现低压差操作，从而延长便携式系统的电池寿命。该器件提供两种工作模式：PWM控制和PFM模式开关控制，可在更宽的负载范围内实现高效率。M8088AAC采用薄型5引脚SOT封装，并提供可调版本。
商品特性
- 高效率：高达96%
- 1.5MHz恒定频率工作
- 1A输出电流
- 无需肖特基二极管
- 2V至6V输入电压范围
- 输出电压低至0.6V
- PFM模式在轻载时实现高效率
- 压差操作时100%占空比
- 低静态电流：10μA
- 带斜率补偿的电流模式控制，提供出色的线路和负载瞬态响应
- 短路保护
- 热故障保护
- 浪涌电流限制和软启动
- 关断电流小于1μA
- SOT23-5封装
应用领域
- 蜂窝电话和智能手机
- 无线和DSL调制解调器
- 个人数字助理
- 便携式仪器
- 数码相机和摄像机
