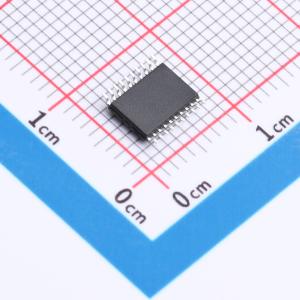

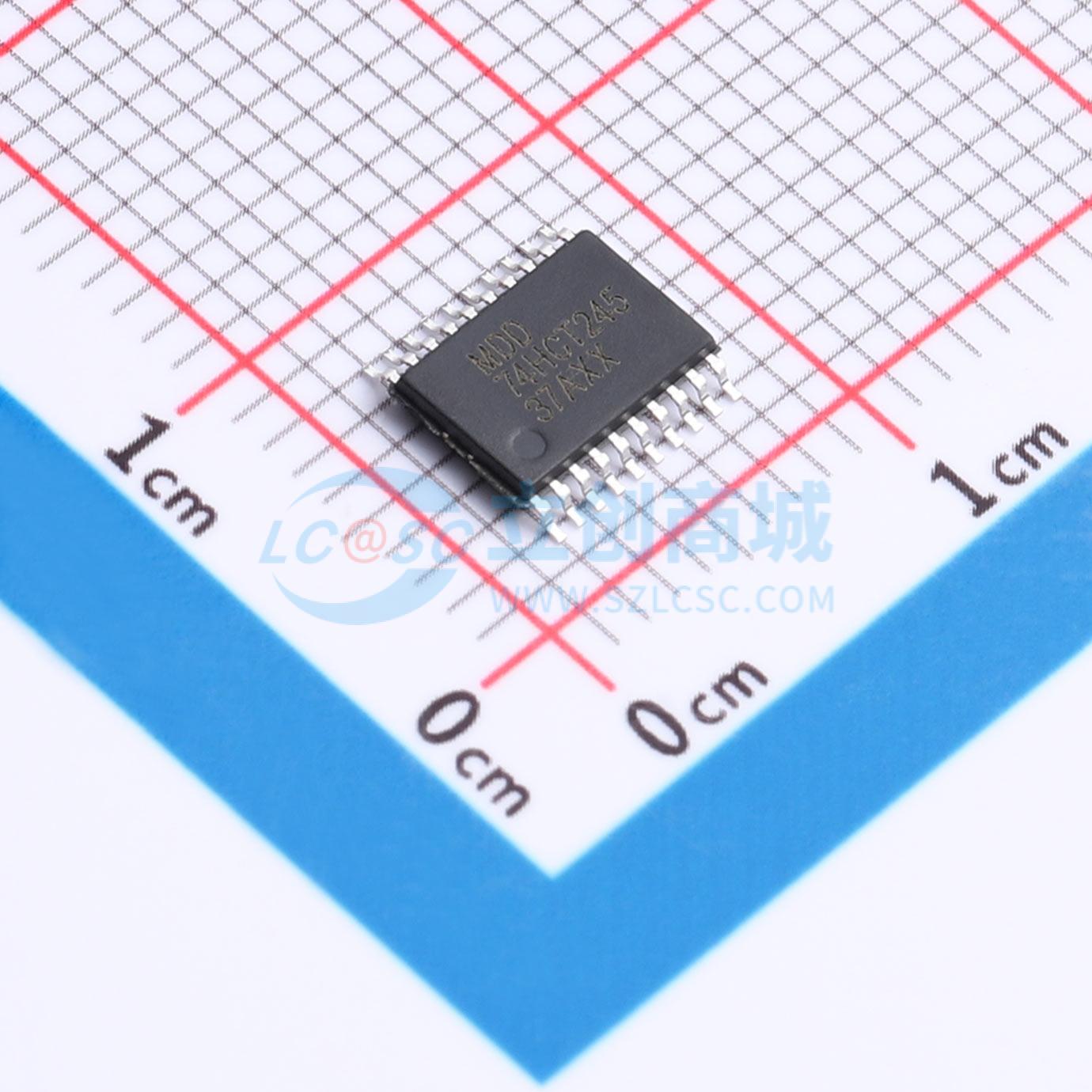

温馨提醒：图片仅供参考，商品以实物为准
74HCT245PW
八路缓冲器/线路驱动器；三态
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- Octal bus transceiver; 3-state; TTL-enabled
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74HCT245PW
- 商品编号
- C52140501
- 商品封装
- TSSOP-20L
- 包装方式
- 编带
- 商品毛重
- 0.28436克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 2.7V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 通道类型 | 双向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 系列 | 74HCT | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 40uA | |
| 传播延迟(tpd) | - | |
| 功能特性 | 输出使能 |
商品概述
74HC245和74HCT245是带有三态输出的8位收发器。该器件具有用于方向控制的输出使能（OE）和发送/接收（DIR）引脚。OE引脚为高电平时，输出将呈现高阻抗关断状态。输入端包含钳位二极管，这使得可以使用限流电阻将输入接口连接到高于VCC的电压。
商品特性
- 宽电源电压范围：2.0 V ~ 6.0 V
- 高噪声抗扰度
- CMOS低功耗
- 闩锁性能超过250 mA
- 八路双向总线接口
- 同相三态输出
- 符合JEDEC标准：JESD8C（2.7 V ~ 3.6 V）和JESD7A（2.0 V ~ 6.0 V）
- 输入电平：74HC245为CMOS电平，74HCT245为TTL电平
- ESD保护：HBM ANSI/ESDA/JEDEC JS-001 Class 3A超过6000 V，CDM ANSI/ESDA/JEDEC JS-002 Class C3超过2000 V
- 多种封装选项
