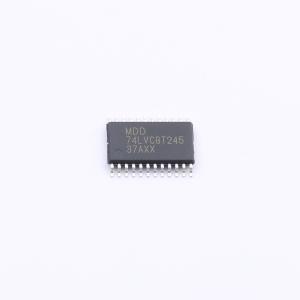

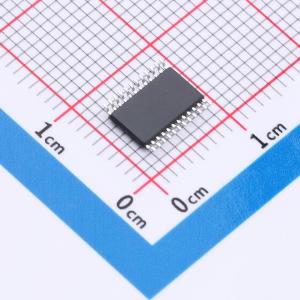

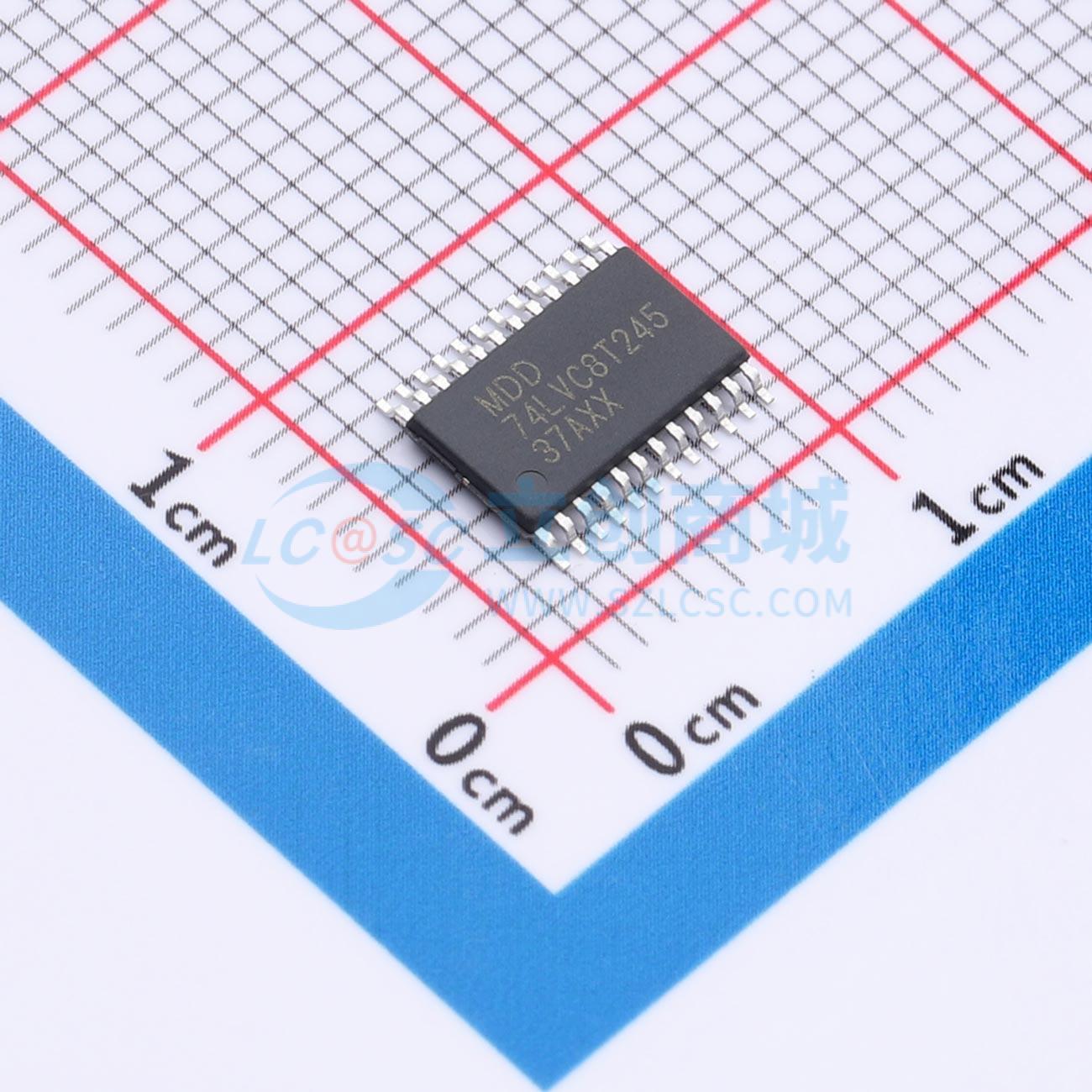

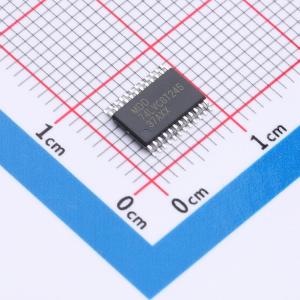

74LVC8T245PW
8位双电源转换收发器，具备三态输出和双向电平转换功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 8-bit dual supply translating transceiver; 3-state
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74LVC8T245PW
- 商品编号
- C52140502
- 商品封装
- TSSOP-24L
- 包装方式
- 编带
- 商品毛重
- 0.34472克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 双向 | |
| 输入信号 | - | |
| 输出信号 | - | |
| 数据速率 | - | |
| 工作电压(VCCA) | 1.2V~5.5V | |
| 工作电压(VCCB) | 1.2V~5.5V | |
| 元件数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 每个电路通道数 | 8 | |
| 输出类型 | 三态 | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 断电保护；输出使能高阻 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 接口类型 | - | |
| 芯片类型 | 电平转换器 |
商品概述
74LVC8T245和74LVCH8T245是8位双电源电平转换收发器，具备三态输出，可实现双向电平转换。该器件具有两个数据输入/输出端口（引脚An和Bn）、一个方向控制输入（DIR）、一个输出使能输入（OE）以及双电源引脚VCC(A)和VCC(B)。VCC(A)和VCC(B)均可在1.2 V至5.5 V之间的任意电压下供电，使得该器件适用于在任何低压节点（1.2 V、1.5 V、1.8 V、2.5 V、3.3 V和5.0 V）之间进行电平转换。引脚An、OE和DIR以VCC(A)为参考，引脚Bn以VCC(B)为参考。DIR为高电平时允许数据从An传输至Bn，DIR为低电平时允许数据从Bn传输至An。输出使能输入（OE）可用于禁用输出，从而有效隔离总线。该器件针对使用IOFF的部分断电应用进行了全面规定。IOFF电路会禁用输出，防止器件断电时出现任何有害的回流电流。在挂起模式下，当VCC(A)或VCC(B)处于GND电平时，A端口和B端口均处于高阻关断状态。74LVCH8T245中的有源总线保持电路可将未使用或浮空的数据输入保持在有效的逻辑电平。
商品特性
- 宽电源电压范围：VCC(A)：1.2 V 至 5.5 V；VCC(B)：1.2 V 至 5.5 V
- 高噪声容限
- 符合JEDEC标准：JESD8-7（1.2 V至1.95 V）、JESD8-5（1.8 V至2.7 V）、JESD8C（2.7 V至3.6 V）、JESD36（4.5 V至5.5 V）
- 挂起模式
- 锁存性能超过250 mA
- ±24 mA输出驱动能力（VCC = 3.0 V）
- 输入可接受高达5.5 V的电压
- 低功耗：最大Icc为30 μA
- IOFF电路提供部分断电模式操作
- ESD保护：HBM ANSI/ESDA/JEDEC JS-001 Class 2超过2500 V；CDM ANSI/ESDA/JEDEC JS-002 Class C3超过2000 V
- 多种封装选项
