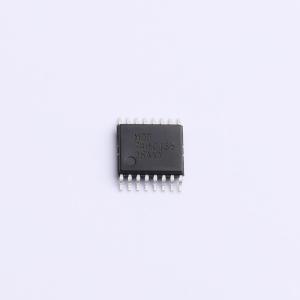

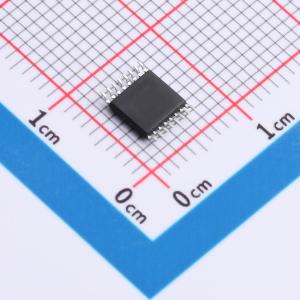

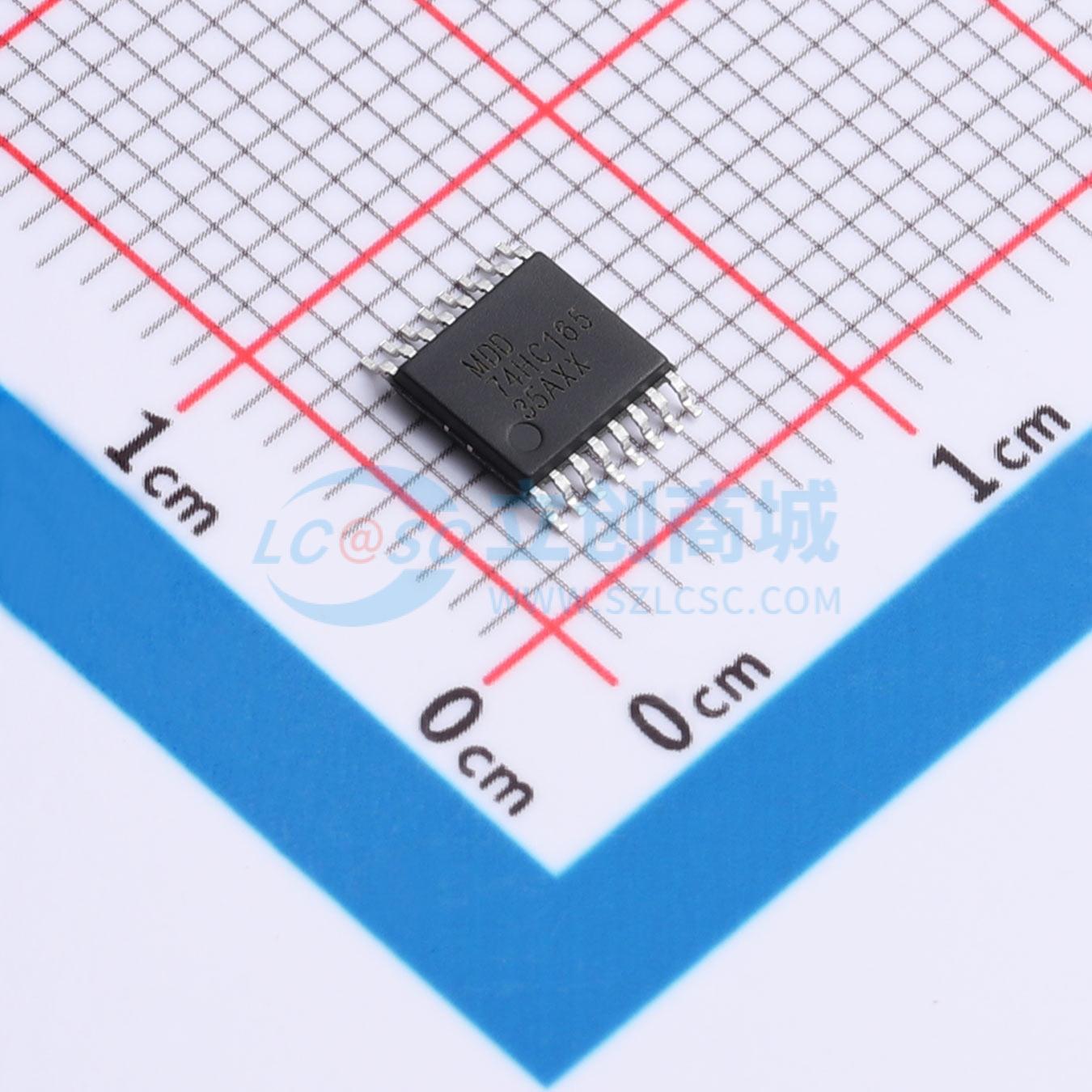

74HC165PW
补充型输出 并行或串行至串行移位寄存器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 8 位并行负载移位寄存器 16-TSSOP -40 to 125
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74HC165PW
- 商品编号
- C52140500
- 商品封装
- TSSOP-16L
- 包装方式
- 编带
- 商品毛重
- 0.26056克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 并行或串行至串行 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 28MHz | |
| 元件数 | 1 | |
| 输出类型 | 互补式 | |
| 系列 | 74HC |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 500mW | |
| 传播延迟(tpd) | 10.4ns@6V,50pF | |
| 输出电流 | 25mA | |
| 分辨率(位) | 8 | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 异步并行加载功能 |
商品概述
74HC165是一款8位串行或并行输入/串行输出移位寄存器。该器件具备一个串行数据输入（DS）、八个并行数据输入（D0至D7）以及两个互补串行输出（Q7和Q7）。当并行加载输入（PL上划线）为低电平时，数据从D0至D7异步加载到移位寄存器中。当PL（上划线）为高电平时，数据通过DS串行进入寄存器。当时钟使能输入（CE上划线）为低电平时，数据在CP输入的低电平到高电平转换沿进行移位。CE（上划线）为高电平时将禁用CP输入。输入端包含钳位二极管，这使得可以使用限流电阻将输入接口连接到高于VCC的电压。
商品特性
- 宽电源电压范围，从2.0V到6.0V
- 高抗噪性
- CMOS低功耗
- 异步8位并行加载
- 同步串行输入
- 闩锁性能超过250 mA
- 符合JEDEC标准：JESD8C（2.7 V至3.6 V）、JESD7A（2.0V至6.0V）
- ESD保护：HBM ANSI/ESDA/JEDEC JS-001 Class 2超过3500 V、CDM ANSI/ESDA/JEDEC JS-002 Class C3超过2000 V
- 多种封装选项
- 工作温度范围指定为-40 °C至+85 °C和-40 °C至+125 °C
