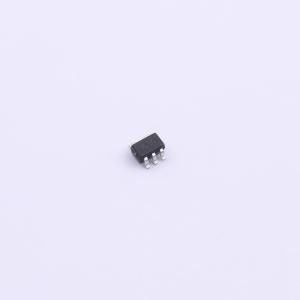

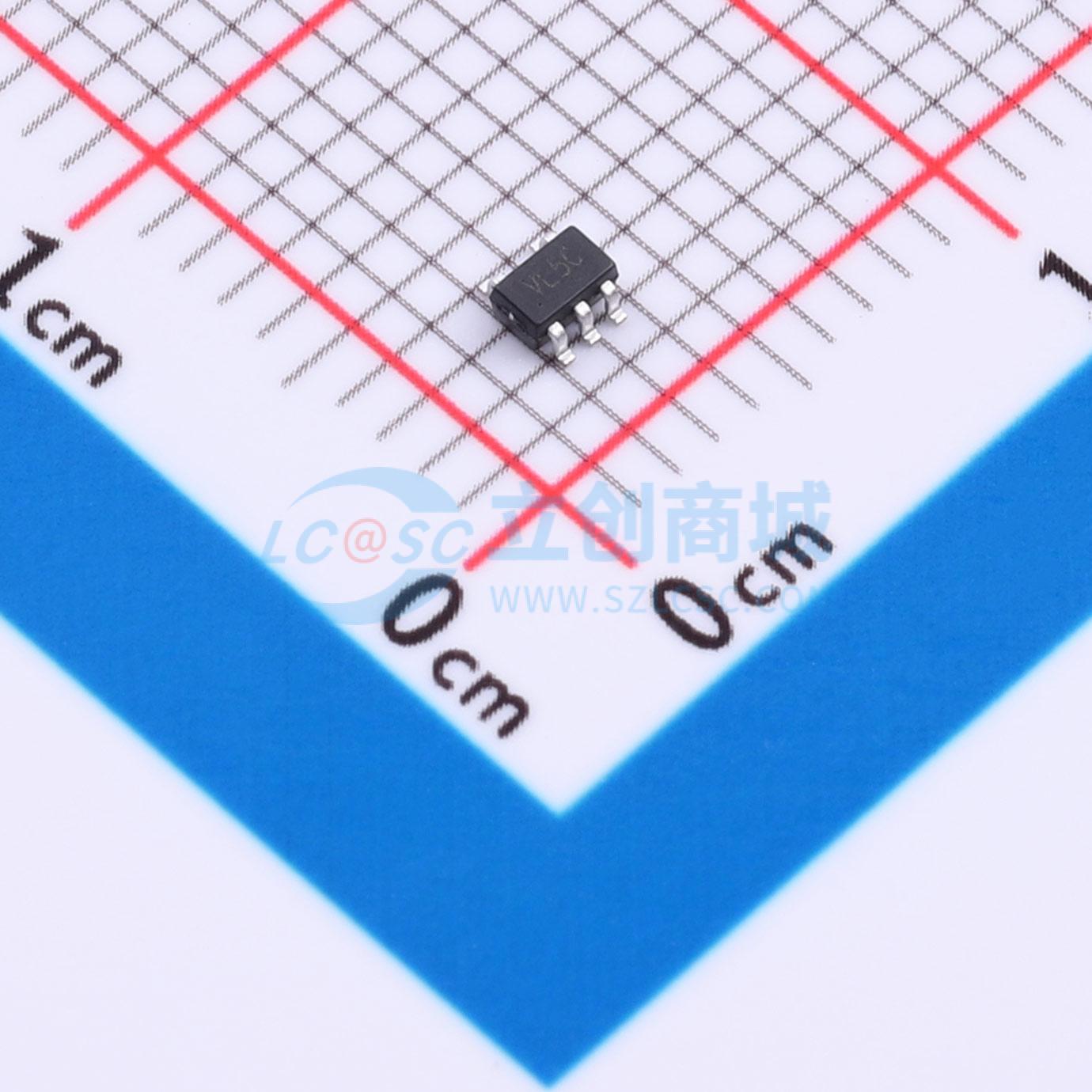

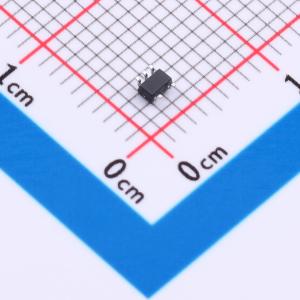

74LVC1G86GW
二输入异或门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 提供二输入异或功能。输入可由 3.3 V 或 5 V 器件驱动
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74LVC1G86GW
- 商品编号
- C52140425
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.0747克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 异或门 | |
| 通道数 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 4uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 1.7V~2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV~800mV | |
| 输出高电平(VOH) | 3.4V；2V | |
| 输出低电平(VOL) | 450mV；700mV | |
| 系列 | 74LVC系列 | |
| 传播延迟(tpd) | 4ns@5V | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 | |
| 功能特性 | 局部关断模式；过压容忍输入 |
商品概述
74LVC1G86提供2输入异或门功能。输入可由3.3V或5V器件驱动。此特性允许该器件在混合3.3V和5V环境中使用。该器件针对使用I_OFF的部分断电应用进行了全面规定。I_OFF电路会禁用输出，防止器件断电时产生有害的回流电流。
商品特性
- 宽电源电压范围：1.65 V ~ 5.5 V
- 高噪声免疫力
- ±24 mA输出驱动 (V_CC = 3.0 V)
- CMOS低功耗
- 可直接与TTL电平接口
- 过压容限输入至5.5V
- I_OFF电路支持部分断电模式操作
- 闩锁性能超过200 mA
- 符合JEDEC标准
- ESD保护
- 多种封装选项
