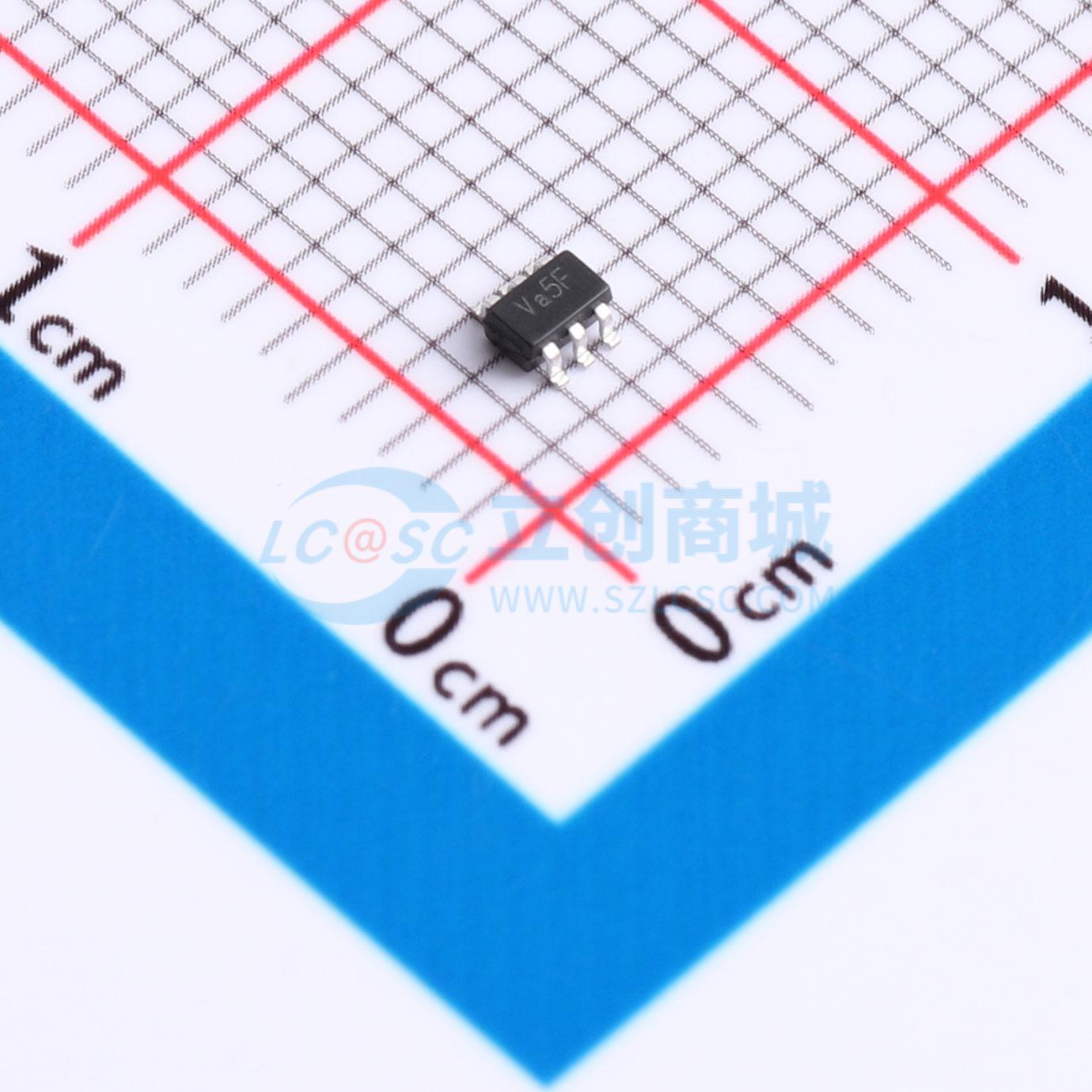

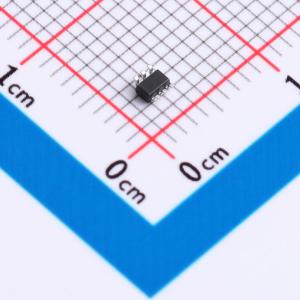

温馨提醒：图片仅供参考，商品以实物为准
74LVC2G07GW
带漏极开路输出的双缓冲器，适用于混合电压环境，具备施密特触发和部分掉电功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- Buffers with open-drain outputs
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74LVC2G07GW
- 商品编号
- C52140489
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.073967克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | 开漏 | |
| 工作电压 | 1.65V~5.5V | |
| 元件数 | 2 | |
| 每个元件位数 | - | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | - | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 4uA | |
| 传播延迟(tpd) | 2.5ns@3.3V,50pF | |
| 功能特性 | 掉电隔离；电平转换 |
商品概述
74LVC2G07是一款具有开漏输出的双缓冲器。其输入可由3.3V或5V器件驱动，此特性使得该器件能够在混合3.3V和5V环境中用作电平转换器。所有输入端均采用施密特触发器动作，使电路对较慢的输入上升和下降时间具有耐受性。该器件针对使用IOFF的部分断电应用进行了全面规定。IOFF电路会在器件断电时禁用输出，防止有害的反向电流流过器件。
商品特性
- 宽电源电压范围：1.65 V 至 5.5 V
- 过压容限输入，最高至5.5 V
- 高抗噪性
- CMOS低功耗
- IOFF电路提供部分断电模式操作
- 高输出驱动能力：-24 mA (Vcc = 3.0 V)
- 闩锁性能超过100 mA
- 可直接与TTL电平接口
- 符合JEDEC标准：JESD8-7 (1.65 V 至 1.95 V)、JESD8-5 (2.3 V 至 2.7 V)、JESD8C (2.7 V 至 3.6 V)、JESD36 (4.5 V 至 5.5 V)
- ESD保护：HBM ANSI/ESDA/JEDEC JS-001 Class 3B 超过 8000 V、MM JESD22-A115C Class C 超过 550 V、CDM ANSI/ESDA/JEDEC JS-002 Class C3 超过 2000 V
- 多种封装选项
- 具有开漏输出的缓冲器
