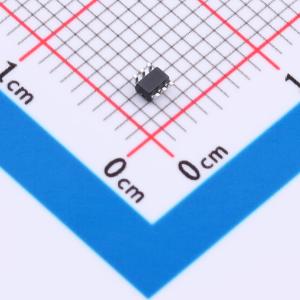

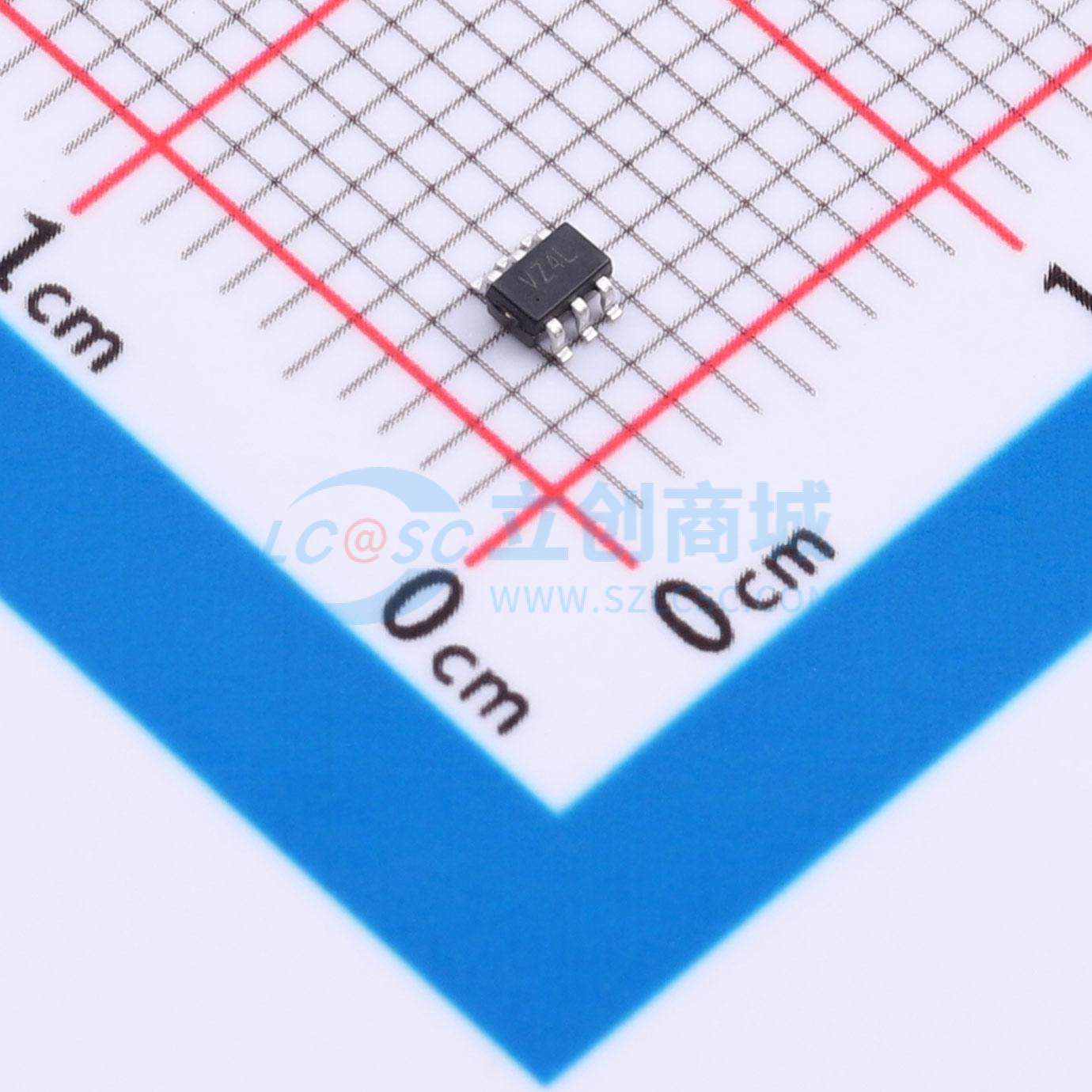

74LVC2G06GW
双路反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 74LVC2G06GW是一款具有漏极开路输出的双反相器。其输入可由3.3 V或5 V器件驱动。
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74LVC2G06GW
- 商品编号
- C52140490
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.073067克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 4uA | |
| 通道数 | 2 | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | - | |
| 输入高电平(VIH) | 1.7V~2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV~800mV | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | 800mV | |
| 传播延迟(tpd) | 2ns@5V,50pF | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 噪声抑制功能；电源关断保护 | |
| 输出类型 | 开漏 |
商品概述
74LVC2G06是一款具有开漏输出的双反相器。其输入可由3.3V或5V器件驱动。此特性使得该器件可在混合3.3V和5V环境中用作电平转换器。所有输入端的施密特触发器动作使电路对较慢的输入上升和下降时间具有耐受性。该器件完全适用于使用I_OFF的部分断电应用。I_OFF电路会禁用输出，从而防止器件在断电时产生潜在破坏性的回流电流。
商品特性
- 宽电源电压范围：1.65V ~ 5.5V
- 输入过压耐受至5.5V
- 高抗噪性
- CMOS低功耗
- I_OFF电路提供部分断电模式操作
- 24mA输出驱动能力（V_CC = 3.0V）
- 闩锁性能超过100mA
- 可直接与TTL电平接口
- 符合JEDEC标准
- ESD保护
- 多种封装选项
- 具有开漏输出的反相器
