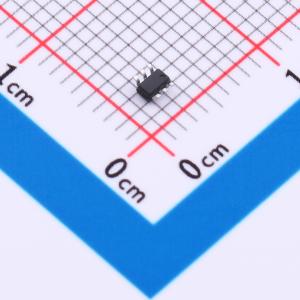

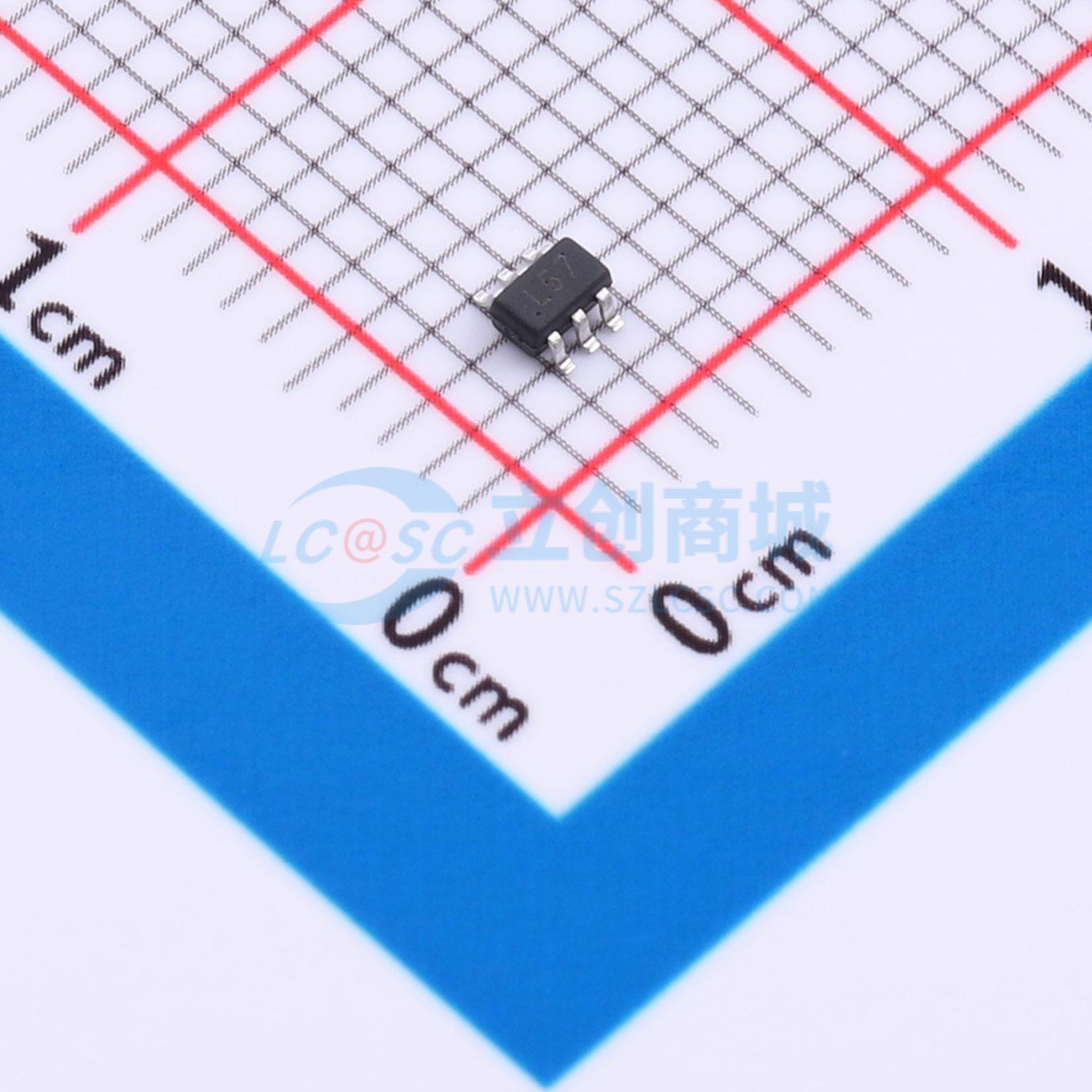

74LVC1G3157GW
10 Q单极双掷模拟开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 74LVC1G3157是一款单极双掷模拟开关，具有数字选择输入(S)，两个独立的输入/输出(Y0和Y1)和一个公共输入/输出(Z)。
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74LVC1G3157GW
- 商品编号
- C52140494
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.0353克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 1 | |
| 导通电阻(Ron) | 4Ω | |
| 工作电压 | 1.5V~5.5V | |
| 导通电容(Con) | 12pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 470ns | |
| 关闭时间(toff) | 120ns | |
| 带宽 | 800MHz | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | - | |
| 功能特性 | 故障保护 |
商品概述
74LVC1G3157G是一款单路SPDT低导通电阻模拟开关。其工作电源电压范围为1.5V至5.5V。该器件具有低导通电阻和优异的导通电阻匹配特性，并具备先断后通功能，可防止信号在通道间切换时失真。该器件能够实现真正的隔离。即使当输入A超过VCC时，也仅有极少量电流会回流至电源。
商品特性
- 宽电源范围：1.5V ~ 5.5V
- 低导通电阻：典型值1.9Ω (VCC = 5.5V)
- 兼容1.8V控制逻辑输入
- 高关断隔离度：-80 dB @ 10 kHz
- 低通道间串扰：-82 dB @ 10 kHz
- 高带宽：-3dB @ 800MHz
- 低静态电流：< 1μA (VCC = 3.3V)
应用领域
- 音频
- 视频
- UART
- USB2.0信号与电源路由
- 手机与TWS耳机
