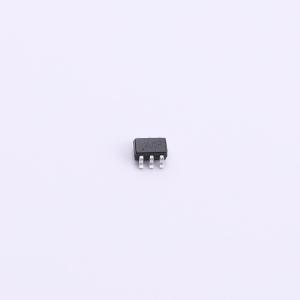

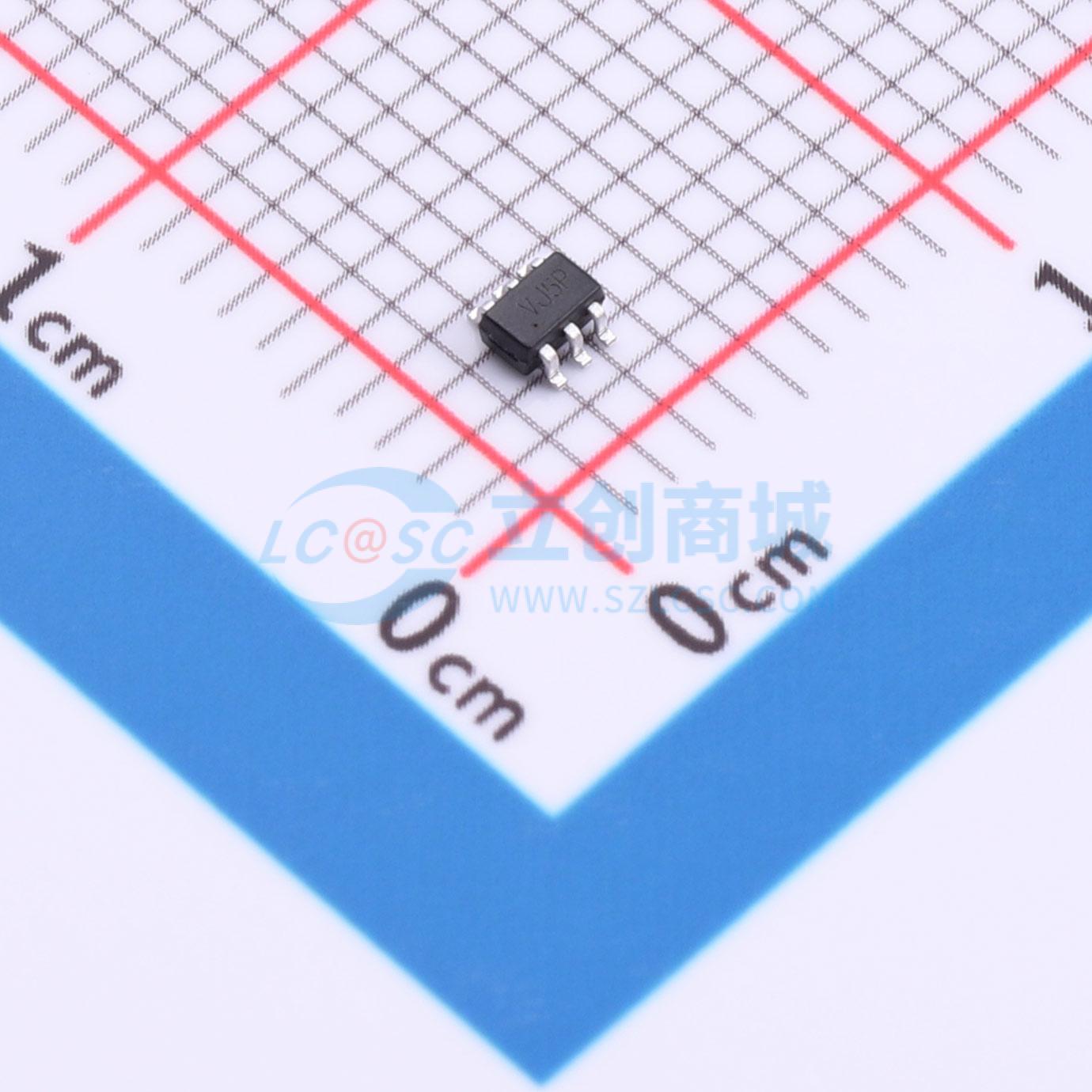

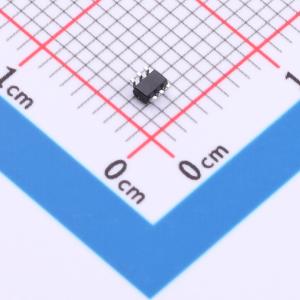

74LVC1G58GW
低功耗可配置多功能门电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 一款带施密特触发器输入的可配置多功能门电路。该器件可通过3位输入配置为以下任意逻辑功能：与门、或门、与非门、或非门、异或门、反相器和缓冲器
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74LVC1G58GW
- 商品编号
- C52140492
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.074733克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 可配置多功能门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 4uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | - | |
| 系列 | 74LVC系列 | |
| 传播延迟(tpd) | 5.5ns@4.5V,15pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式；过压容忍输入 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - |
商品概述
74LVC1G58是一款具有施密特触发输入的可配置多功能门电路。该器件可通过3位输入配置为以下任意逻辑功能：与门、或门、与非门、或非门、异或门、反相器和缓冲器。所有输入均可直接连接至VCC或GND。输入可由3.3V或5V器件驱动。此特性允许在混合3.3V和5V环境中将这些器件用作电平转换器。 该器件完全支持使用IOFF的部分断电应用。IOFF电路会禁用输出，防止器件断电时产生潜在破坏性的反向电流。
商品特性
- 宽电源电压范围：1.65 V 至 5.5 V
- 输入过压容限达5.5V
- 高抗噪性
- 输出驱动能力为±24 mA（VCC = 3.0 V）
- CMOS低功耗
- 闩锁性能超过200 mA
- 可直接与TTL电平接口
- IOFF电路支持部分断电模式操作
- 符合JEDEC标准：JESD8-7（1.65 V至1.95 V）、JESD8-5（2.3 V至2.7 V）、JESD8C（2.7 V至3.6 V）、JESD36（4.5 V至5.5 V）
- ESD保护：HBM ANSI/ESDA/JEDEC JS-001 Class 3B超过8000 V；CDM ANSI/ESDA/JEDEC JS-002 Class C3超过2000 V
- 多种封装选项
- 低功耗可配置多功能门电路
