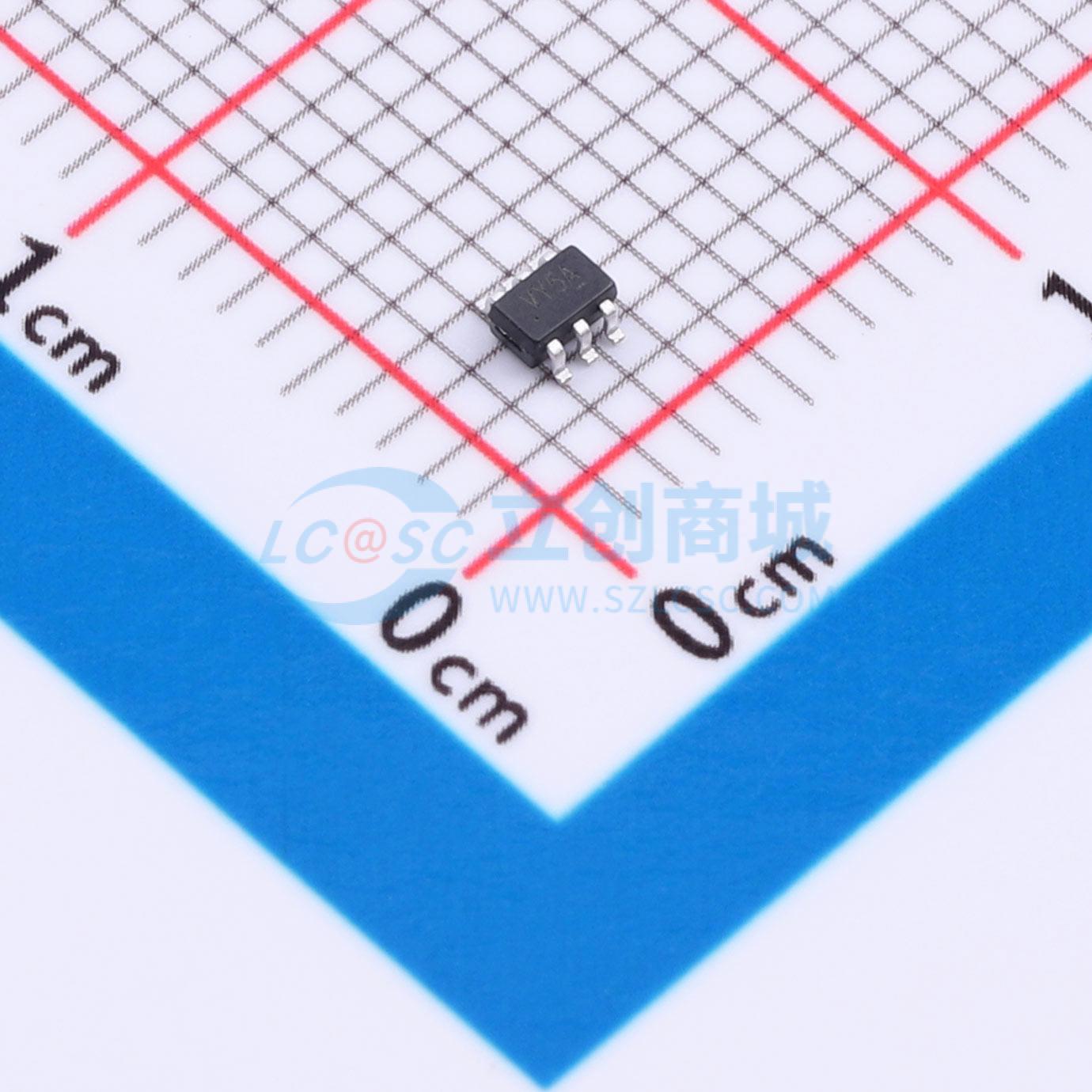

温馨提醒：图片仅供参考，商品以实物为准

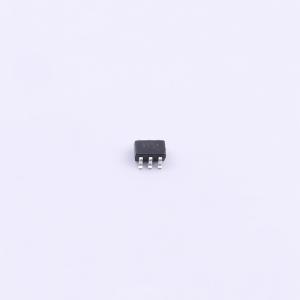

74LVC2G04GW
双路反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 74LVC2G04GW是一款双反相器。其输入可由 3.3 V 或 5 V 器件驱动。这一特性使得这些器件可在 3.3 V 和 5 V 混合环境中用作电平转换器
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74LVC2G04GW
- 商品编号
- C52140491
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.074433克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 4uA | |
| 通道数 | 2 | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 1.7V~2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV；700mV | |
| 输出高电平(VOH) | 2V | |
| 输出低电平(VOL) | 800mV | |
| 传播延迟(tpd) | 2ns@5.5V,50pF | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 噪声抑制功能；电源关断保护 |
商品概述
74LVC2G04 是一款双反相器。其输入可由 3.3V 或 5V 器件驱动。此特性使得该器件可在混合 3.3V 和 5V 环境中用作电平转换器。所有输入端均采用施密特触发器动作，使电路对较慢的输入上升和下降时间具有耐受性。该器件针对使用 IOFF 的部分断电应用进行了全面规定。IOFF 电路会禁用输出，防止器件断电时产生有害的回流电流。
商品特性
- 宽电源电压范围：1.65V 至 5.5V
- 输入过压耐受至 5.5V
- 高抗噪性
- 输出驱动能力为 ±24 mA (VCC = 3.0 V)
- CMOS 低功耗
- 可直接与 TTL 电平接口
- IOFF 电路提供部分断电模式操作
- 闩锁性能超过 100 mA
- 符合 JEDEC 标准：JESD8-7 (1.65 V 至 1.95 V)、JESD8-5 (2.3 V 至 2.7 V)、JESD8C (2.7 V 至 3.6 V)、JESD36 (4.6 V 至 5.5 V)
- ESD 保护：HBM ANSI/ESDA/JEDEC JS-001 Class 3B 超过 8000 V；MM JESD22-A115C Class C 超过 550 V；CDM ANSI/ESDA/JEDEC JS-002 Class C3 超过 2000 V
- 多种封装选项
