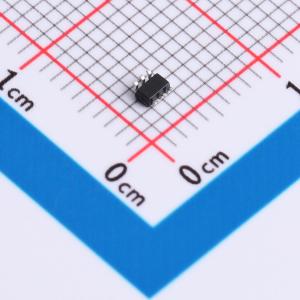

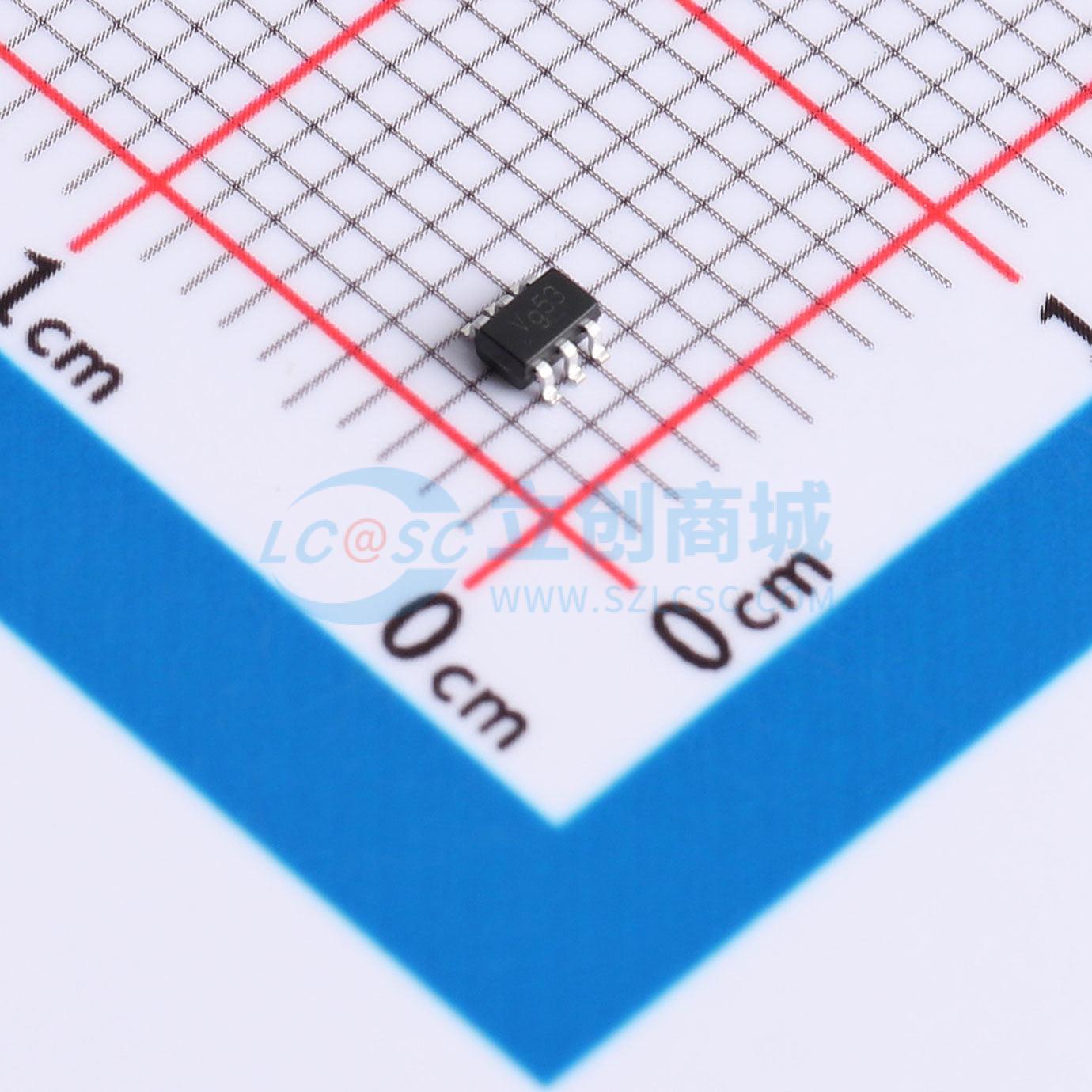

74LVC2G34GW
双缓冲门,适用于混合电压环境,具备施密特触发功能和IOFF电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- Dual buffer gate
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74LVC2G34GW
- 商品编号
- C52140488
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.072267克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - | |
| 工作电压 | 1.65V~5.5V | |
| 元件数 | 2 | |
| 每个元件位数 | 2 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 4uA | |
| 传播延迟(tpd) | 2.5ns@3.3V,50pF | |
| 功能特性 | 掉电隔离;电平转换 |
商品概述
74LVC2G34是一款双缓冲器。其输入可由3.3V或5V器件驱动,此特性允许该器件在混合3.3V和5V环境中用作电平转换器。所有输入端均采用施密特触发器动作,使电路能够容忍较慢的输入上升和下降时间。该器件针对使用I_OFF的部分断电应用进行了全面规定。I_OFF电路会禁用输出,防止器件断电时产生有害的回流电流。
商品特性
- 宽电源电压范围:1.65 V 至 5.5 V
- 输入过压容限达5.5 V
- 高噪声抗扰度
- 输出驱动能力为±24 mA (VCC = 3.0 V)
- CMOS低功耗
- 可直接与TTL电平接口
- I_OFF电路提供部分断电模式操作
- 闩锁性能超过 100 mA
- 符合JEDEC标准:JESD8-7 (1.65 V 至 1.95 V)、JESD8-5 (2.3 V 至 2.7 V)、JESD8C (2.7 V 至 3.6 V)、JESD36 (4.6 V 至 5.5 V)
- ESD保护:HBM ANSI/ESDA/JEDEC JS-001 3B类超过8000 V;MM JESD22-A115C C类超过550 V;CDM ANSI/ESDA/JEDEC JS-002 C3类超过2000 V
- 多种封装选项
- 双缓冲门
