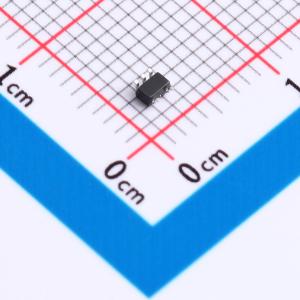

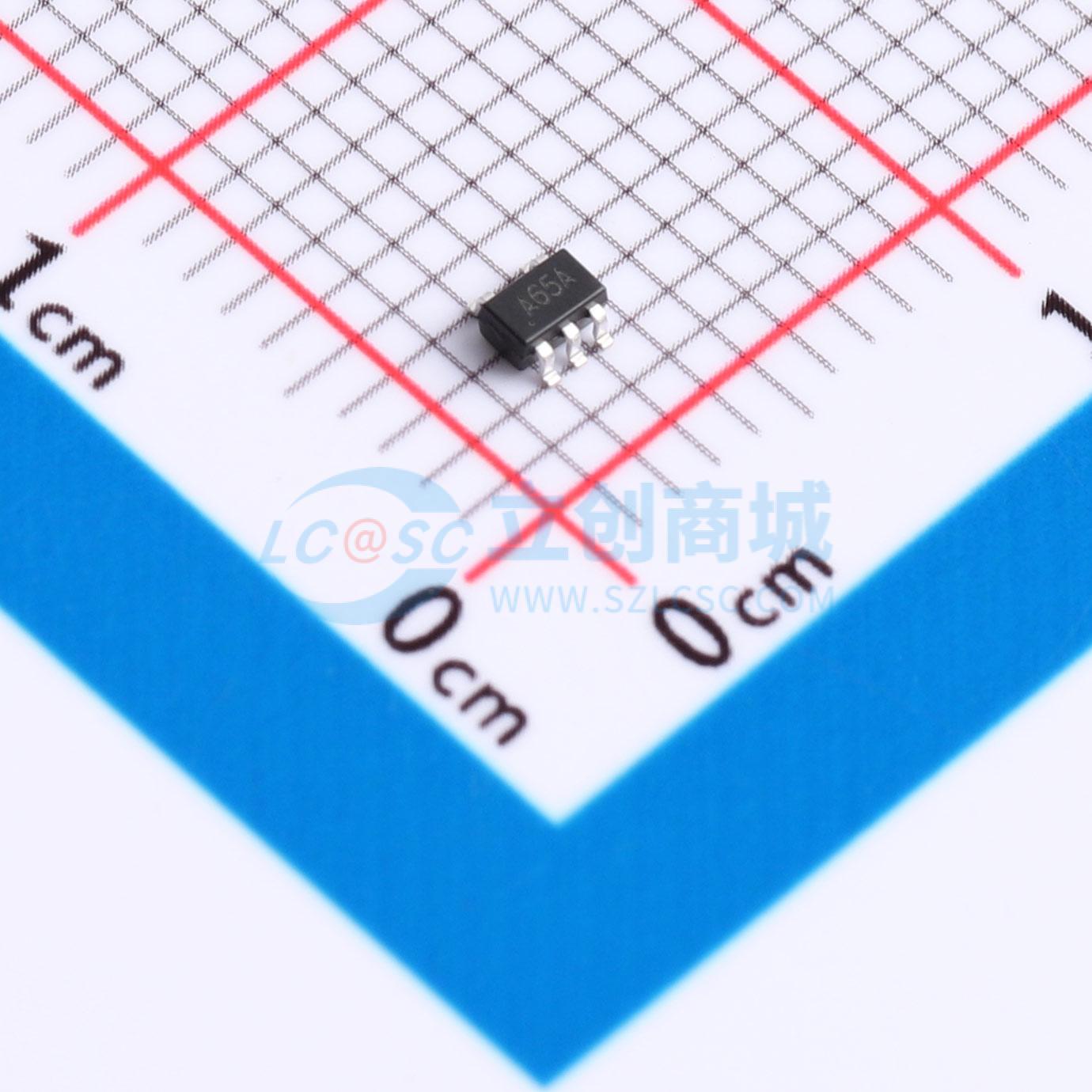

74AHC1G08GW
二输入与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 74AHC1G08GW是单路 2 输入与门。输入具有过压容限
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74AHC1G08GW
- 商品编号
- C52140486
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.074367克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 1 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 10nA | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 输入高电平(VIH) | 1.5V~3.85V | |
| 输入低电平(VIL) | 500mV~1.65V |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 4.4V~4.5V；2.9V~3V；1.9V~2V；3.7V~3.94V | |
| 输出低电平(VOL) | 100mV；360mV~550mV | |
| 系列 | 74AHC系列 | |
| 传播延迟(tpd) | 9.5ns@3.3V,15pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 过压容忍输入 | |
| 输入类型 | 标准CMOS | |
| 输出类型 | - |
商品概述
74AHC1G08和74AHCT1G08是单路2输入与门。其输入具有过压容限特性。此特性使得这些器件可在混合电压环境中用作电平转换器。
商品特性
- 宽电源电压范围：2.0V ~ 5.5V
- 输入过压容限至5.5V
- 高噪声抗扰度
- CMOS低功耗
- 闩锁性能超过200mA
- 对称的输出阻抗
- 平衡的传播延迟
- 输入电平：
- 对于74AHC1G08：CMOS电平
- 对于74AHCT1G08：TTL电平
- ESD保护：
- HBM ANSI/ESDA/JEDEC JS-001 3A级，超过7000 V
- CDM ANSI/ESDA/JEDEC JS-002 C3级，超过2000 V
- 多种封装选项
