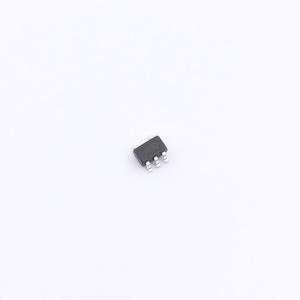

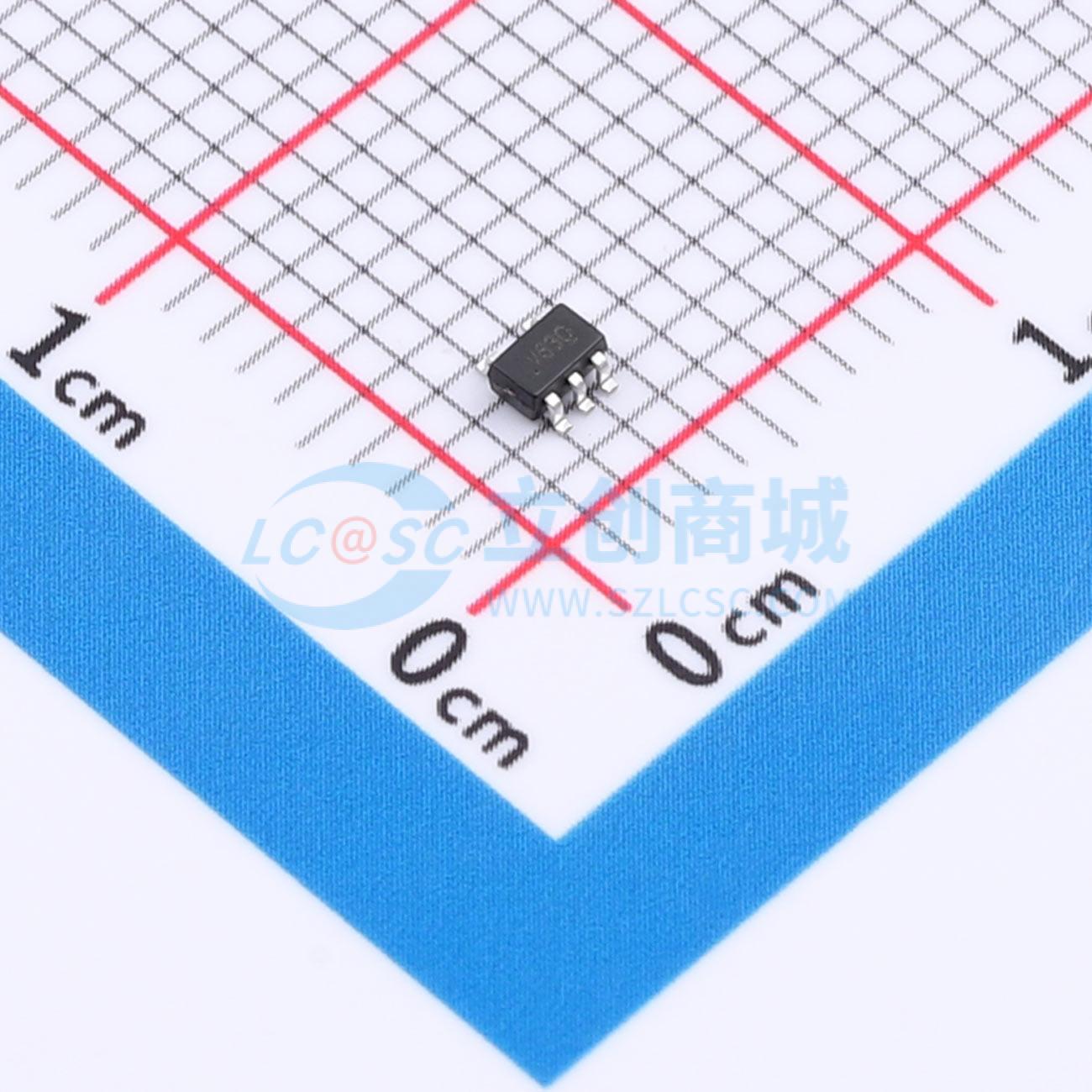

74LVC1G08GW
单路2输入与门，适用于混合电压应用，具备施密特触发和部分掉电模式功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- Single 2-input AND gate
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74LVC1G08GW
- 商品编号
- C52140431
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 通道数 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 4uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 3.4V~3.8V | |
| 输出低电平(VOL) | 550mV~800mV | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 3.8ns@4.5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 | |
| 功能特性 | 局部关断模式；过压容忍输入 |
商品概述
74LVC1G08是一款单路2输入与门。其输入可由3.3V或5V器件驱动。此特性允许该器件在混合3.3V和5V应用中用作电平转换器。所有输入端的施密特触发器动作使电路对较慢的输入上升和下降时间具有耐受性。该器件针对使用I_OFF的部分断电应用进行了全面规定。I_OFF电路会禁用输出，防止器件断电时产生破坏性的回流电流。
商品特性
- 宽电源电压范围：1.65V 到 5.5V
- 高噪声免疫力
- ±24 mA 输出驱动能力 (V_CC = 3.0V)
- CMOS 低功耗
- 可直接与 TTL 电平接口
- 输入过压容限达 5.5V
- I_OFF 电路支持部分断电模式操作
- 闩锁性能超过 100 mA
- 符合 JEDEC 标准
- ESD 保护
- 多种封装选项
