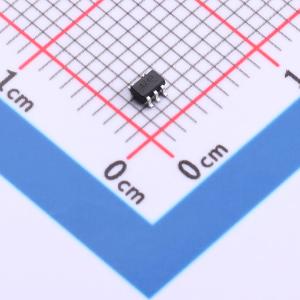

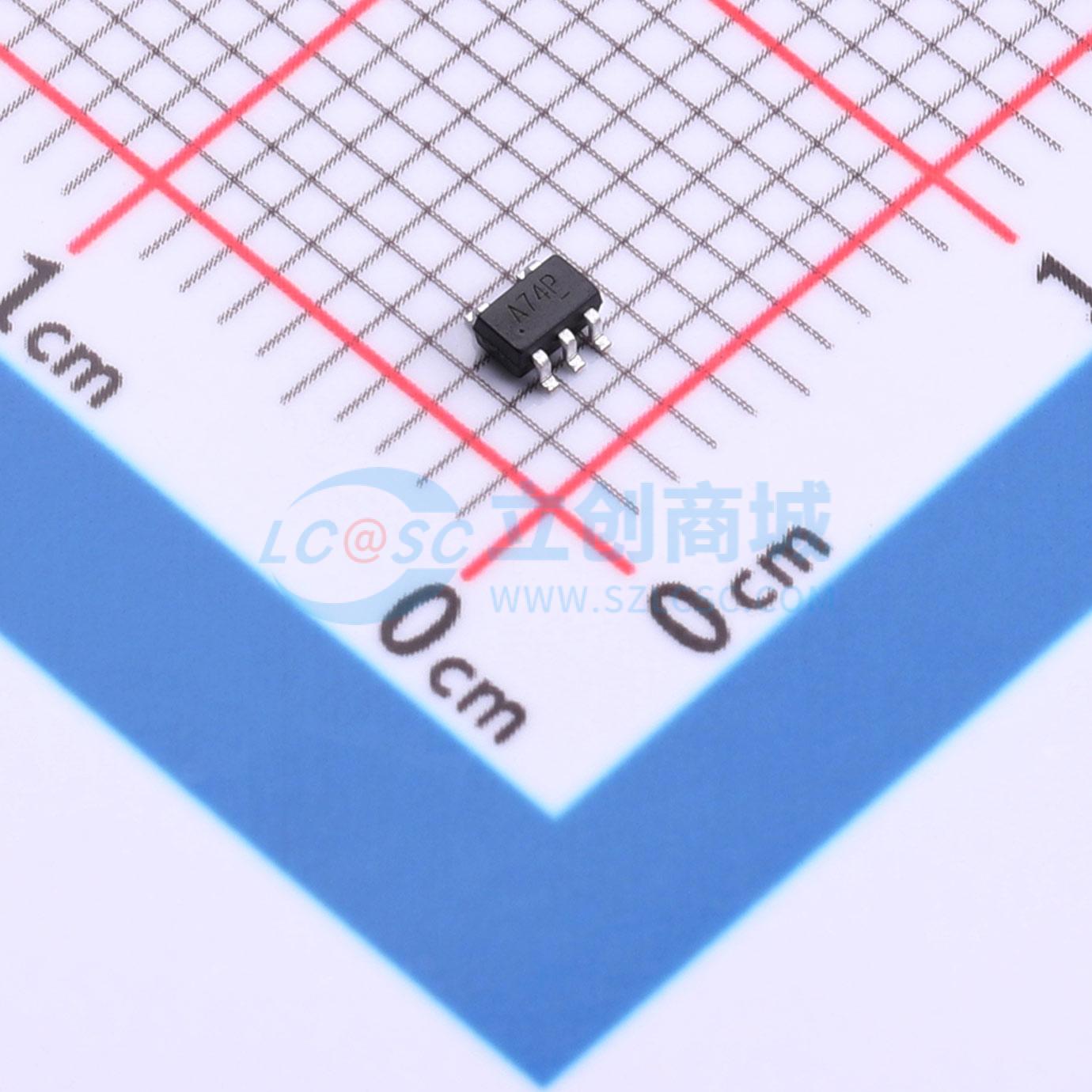

74AHC1G09GW
漏极开路输出，二输入与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 一款单路2输入与门，具有漏极开路输出。输入具备过压容限
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74AHC1G09GW
- 商品编号
- C52140485
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.072067克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 1 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 20uA | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 输入高电平(VIH) | 2.1V；1.5V；3.85V | |
| 输入低电平(VIL) | 1.65V；500mV；900mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | 440mV；100mV；550mV | |
| 系列 | 74AHC系列 | |
| 传播延迟(tpd) | 6ns@4.5V,15pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 过压容忍输入 | |
| 输入类型 | 标准CMOS | |
| 输出类型 | 开漏 |
商品概述
74AHC1G09和74AHCT1G09是带开漏输出的单路2输入与门。其输入具有过压容限特性，这使得这些器件能够在混合电压环境中用作电平转换器。
商品特性
- 宽电源电压范围，从2.0V至5.5V
- 输入过压容限至5.5V
- 高噪声抗扰度
- CMOS低功耗
- 闩锁性能超过200mA
- ESD保护：HBM ANSI/ESDA/JEDEC JS-001 Class 3A超过7000 V；CDM ANSI/ESDA/JEDEC JS-002 Class C3超过2000 V
- 多种封装选项
