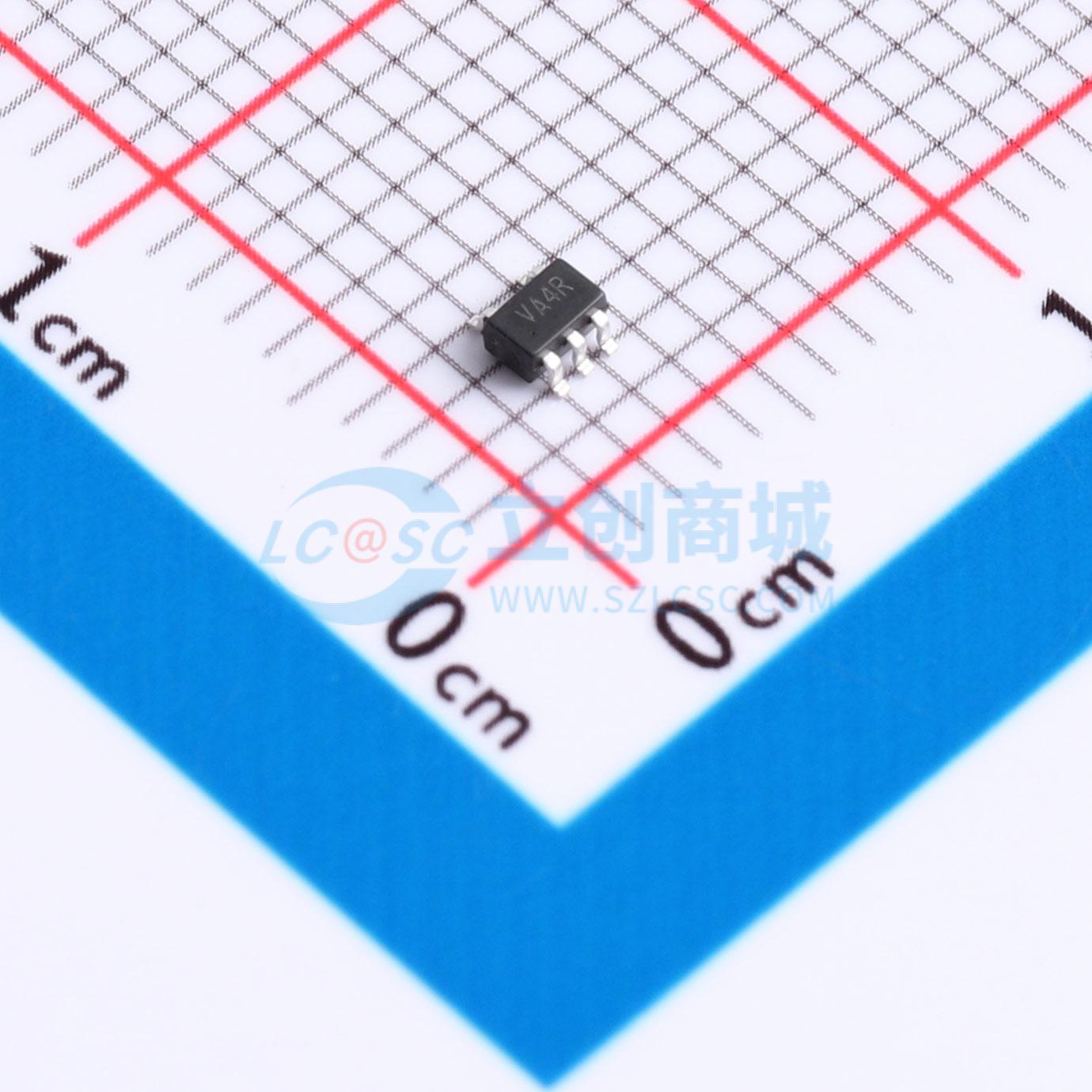

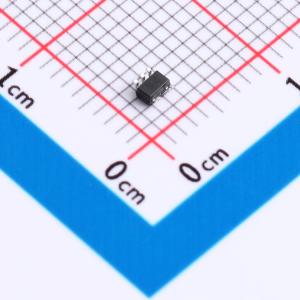

温馨提醒：图片仅供参考，商品以实物为准
74LVC1G14GW
单路反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 74LVC1G14GW是一款带施密特触发器输入的单反相器。其输入可由 3.3 V 或 5 V 器件驱动。
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74LVC1G14GW
- 商品编号
- C52140428
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.072533克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 4uA | |
| 通道数 | 1 | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 1.14V~2.79V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 460mV~1.58V | |
| 输出高电平(VOH) | 2.3V~3.8V | |
| 输出低电平(VOL) | 100mV~800mV | |
| 传播延迟(tpd) | 2.9ns@5V,50pF | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 噪声抑制功能；电源关断保护 |
商品概述
74LVC1G14是一款带施密特触发输入的单反相器。输入可由3.3V或5V器件驱动。此特性允许在混合3.3V和5V环境中将该器件用作电平转换器。该器件针对使用I_OFF的部分断电应用进行了全面规定。I_OFF电路会在器件断电时禁用输出，防止可能造成损害的回流电流流经器件。
商品特性
- 宽电源电压范围：1.65 V ~ 5.5 V
- 过压容限输入至5.5V
- 高抗噪性
- ±24 mA输出驱动能力（VCC = 3.0 V时）
- CMOS低功耗
- 闩锁性能超过100mA
- 可直接与TTL电平接口
- I_OFF电路提供部分断电模式操作
- 无限制的上升和下降时间
- 符合JEDEC标准：JESD8-7（1.65 V ~ 1.95 V）、JESD8-5（2.3 V ~ 2.7 V）、JESD8C（2.7 V ~ 3.6 V）、JESD36（4.5 V ~ 5.5 V）
- ESD保护：HBM ANSI/ESDA/JEDEC JS-001 Class 3B超过8000 V；MM JESD22-A115C Class C超过550 V；CDM ANSI/ESDA/JEDEC JS-002 Class C3超过2000 V
- 多种封装选项
