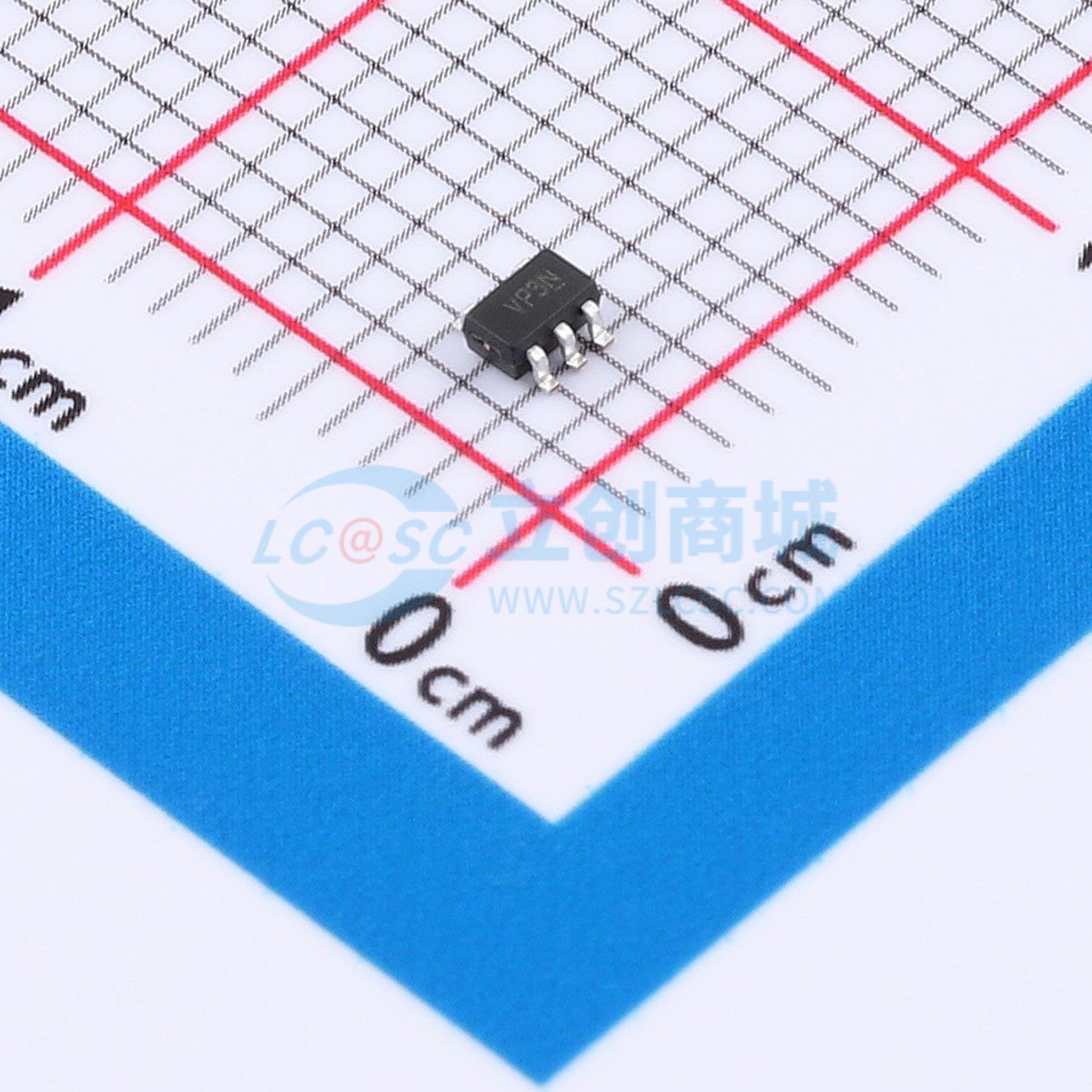

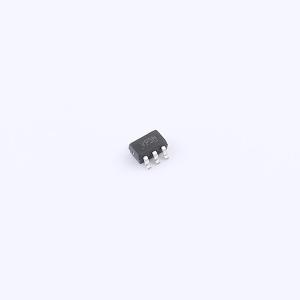

温馨提醒：图片仅供参考，商品以实物为准
74LVC1G125GW
单通道三态总线缓冲器/线路驱动器，适用于混合电压环境，具备施密特触发输入和部分掉电功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- single buffer/line driver
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74LVC1G125GW
- 商品编号
- C52140430
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | 三态 | |
| 工作电压 | 1.65V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 4uA | |
| 传播延迟(tpd) | 2.6ns@5V,50pF | |
| 功能特性 | 掉电隔离；输出使能；电平转换 |
商品概述
74LVC1G125是一款具有三态输出的单缓冲器/线路驱动器。其输入可由3.3V或5V器件驱动。此特性允许该器件在混合3.3V和5V环境中用作电平转换器。所有输入端的施密特触发器动作使电路对较慢的输入上升和下降时间具有耐受性。该器件针对使用IOFF的部分断电应用进行了全面规定。IOFF电路会禁用输出，防止在器件断电时产生潜在破坏性的反向电流。
商品特性
- 宽电源电压范围：1.65V至5.5V
- 输入过压容限达5.5V
- 高抗噪性
- CMOS低功耗
- IOFF电路提供部分断电模式操作
- ±24 mA输出驱动能力（VCC = 3.0V）
- 闩锁性能超过100 mA
- 可直接与TTL电平接口
- 符合JEDEC标准：JESD8-7（1.65 V至1.95 V）、JESD8-5（2.3 V至2.7 V）、JESD8C（2.7 V至3.6 V）、JESD36（4.5 V至5.5 V）
- ESD保护：HBM ANSI/ESDA/JEDEC JS-001 Class 3B超过8000 V、MM JESD22-A115C Class C超过550 V、CDM ANSI/ESDA/JEDEC JS-002 Class C3超过2000 V
- 多种封装选项
