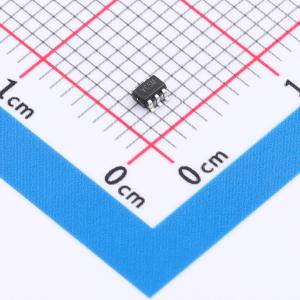

温馨提醒：图片仅供参考，商品以实物为准
74LVC1G17GW
单施密特触发器缓冲器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款单缓冲施密特触发器。输入可由3.3 V或5 V器件驱动。
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74LVC1G17GW
- 商品编号
- C52140427
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.0754克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | 推挽式 | |
| 工作电压 | 1.65V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 4uA | |
| 传播延迟(tpd) | 3ns@3.3V | |
| 功能特性 | 掉电隔离；电平转换 |
商品概述
74LVC1G17是一款单缓冲施密特触发器。其输入端可由3.3V或5V器件驱动，此特性允许该器件在3.3V和5V混合电压环境中用作电平转换器。该器件针对使用IOFF的部分断电应用进行了全面规定。IOFF电路会在器件断电时禁用其输出，防止有害的反向电流流过器件。
商品特性
- 宽电源电压范围：1.65V至5.5V
- 过压容限输入，最高至5.5V
- 高抗噪性
- ±24mA输出驱动能力（VCC = 3.0V）
- CMOS低功耗
- 闩锁性能超过100mA
- 可直接与TTL电平接口
- IOFF电路提供部分断电模式操作
- 上升和下降时间无限制
- 符合JEDEC标准：JESD8-7（1.65V至1.95V）、JESD8-5（2.3V至2.7V）、JESD8B/JESD36（2.7V至3.6V）
- ESD保护：HBM ANSI/ESDA/JEDEC JS-001 Class 3B 超过8000V；MM JESD22-A115C Class C 超过550V；CDM ANSI/ESDA/JEDEC JS-002 Class C3 超过2000V
- 多种封装选项
