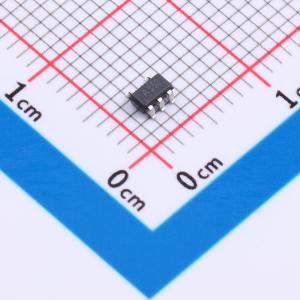

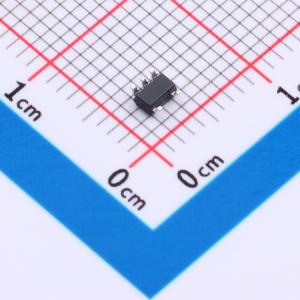

温馨提醒：图片仅供参考，商品以实物为准
74AHC1G04GV
单路反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 74AHC1G04GV是单反相器。输入具有过压容限。这一特性允许在混合电压环境中使用这些器件作为电平转换器
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74AHC1G04GV
- 商品编号
- C52140422
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.081267克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 通道数 | 1 | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 1.5V~3.85V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV~1.65V | |
| 输出高电平(VOH) | 4.4V；1.9V；2.9V | |
| 输出低电平(VOL) | 100mV；550mV | |
| 传播延迟(tpd) | 3.1ns@5V,15pF | |
| 系列 | 74AHC | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | - |
商品概述
74AHC1G04 和 74AHCT1G04 是单反相器。其输入具有过电压容限特性，这使得这些器件能够在混合电压环境中用作电平转换器。AHC 器件具有 CMOS 输入开关电平，供电电压范围为 2.0V 至 5.5V。AHCT 器件具有 TTL 输入开关电平，供电电压范围为 4.5V 至 5.5V。
商品特性
- 宽供电电压范围，从 2.0V 至 5.5V
- 输入过电压容限达 5.5V
- 高噪声抗扰度
- CMOS 低功耗
- 闩锁性能超过 200 mA
- 对称输出阻抗
- 平衡的传播延迟
- 输入电平：对于 74AHC1G04 为 CMOS 电平；对于 74AHCT1G04 为 TTL 电平
- ESD 保护：HBM ANSI/ESDA/JEDEC JS-001 Class 3A 超过 7000 V；CDM ANSI/ESDA/JEDEC JS-002 Class C3 超过 2000 V
- 多种封装选项
