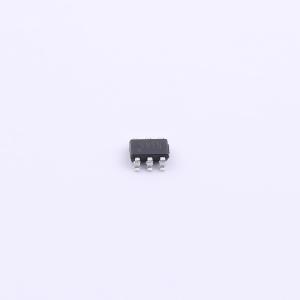

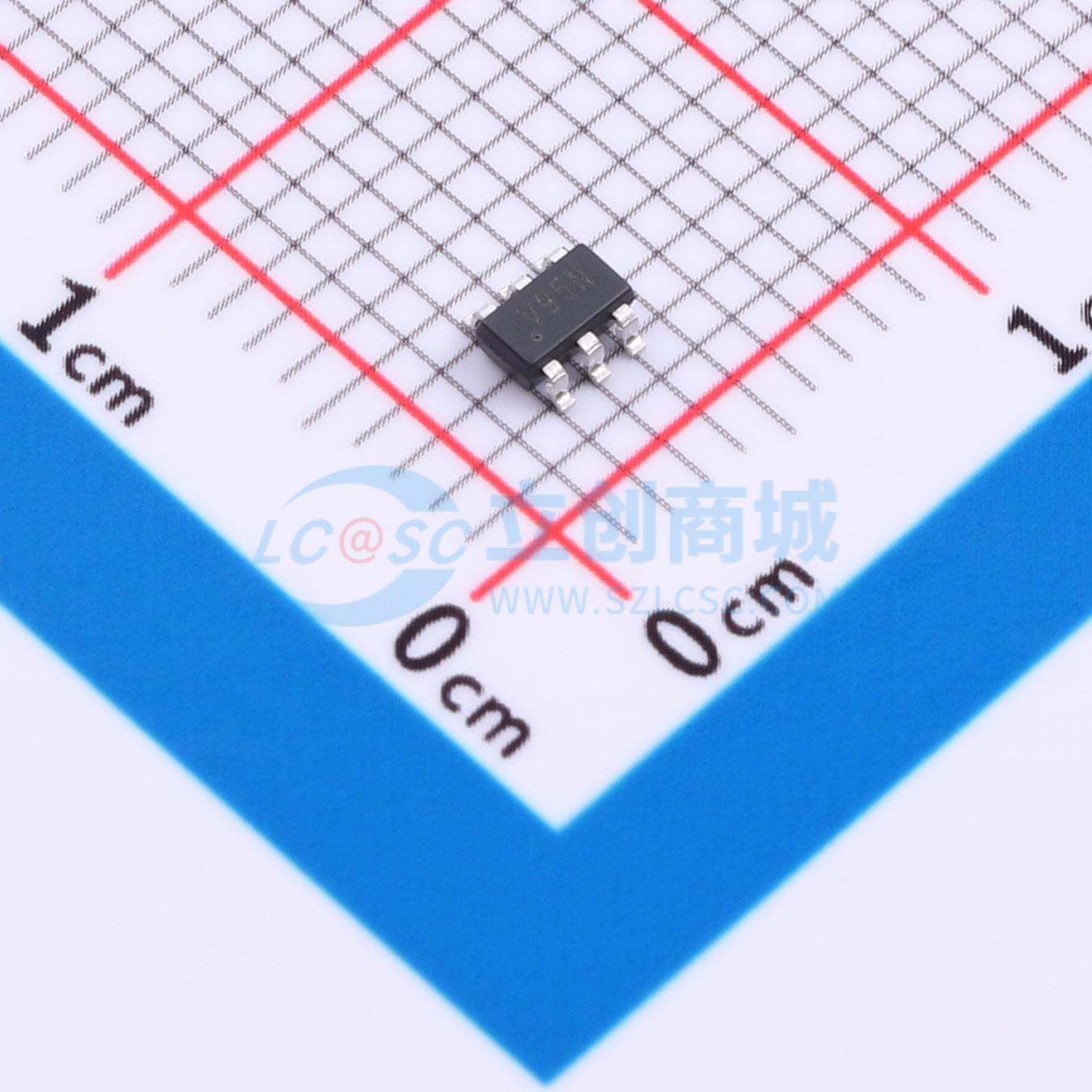

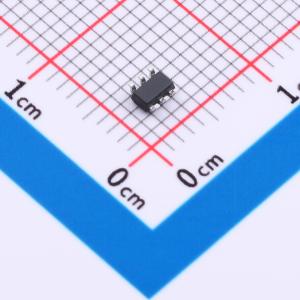

温馨提醒：图片仅供参考，商品以实物为准
74LVC1G11GV
单路三输入与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 74LVC1G11GV是一款单路三输入与门。其输入可由3.3 V或5 V器件驱动
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74LVC1G11GV
- 商品编号
- C52140424
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.083467克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 通道数 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 输入高电平(VIH) | 1.7V~2V | |
| 输入低电平(VIL) | 700mV~800mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 2.3V~2.62V；1.2V~1.54V；1.9V~2.15V；2.2V~2.5V；3.8V~4.11V | |
| 输出低电平(VOL) | 170mV~400mV；330mV~550mV；70mV~450mV；390mV~550mV；120mV~300mV | |
| 系列 | 74LVC系列 | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 3 | |
| 功能特性 | 局部关断模式；过压容忍输入 |
商品概述
74LVC1G11是一款单路3输入与门。其输入可由3.3V或5V器件驱动。此特性使得该器件可用作混合3.3V和5V应用中的电平转换器。所有输入端均采用施密特触发器动作，使电路对较慢的输入上升和下降时间具有耐受性。该器件针对使用I_OFF的部分掉电应用进行了全面规定。I_OFF电路会禁用输出，防止器件在断电时产生有害的回流电流。
商品特性
- 宽电源电压范围：1.65 V ~ 5.5 V
- 高抗噪性
- ±24 mA输出驱动能力 (V_CC = 3.0 V)
- CMOS低功耗
- 可直接与TTL电平接口
- 输入过压容限达5.5 V
- I_OFF电路提供部分掉电模式操作
- 闩锁性能超过100 mA
- 符合JEDEC标准：JESD8-7 (1.65 V ~ 1.95 V)、JESD8-5 (2.3 V ~ 2.7 V)、JESD8C (2.7 V ~ 3.6 V)、JESD36 (4.5 V ~ 5.5 V)
- ESD保护：HBM ANSI/ESDA/JEDEC JS-001 Class 3B超过8000 V；MM JESD22-A115C Class C超过550 V；CDM ANSI/ESDA/JEDEC JS-002 Class C3超过2000 V
- 多种封装选择
