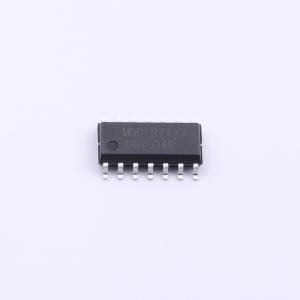

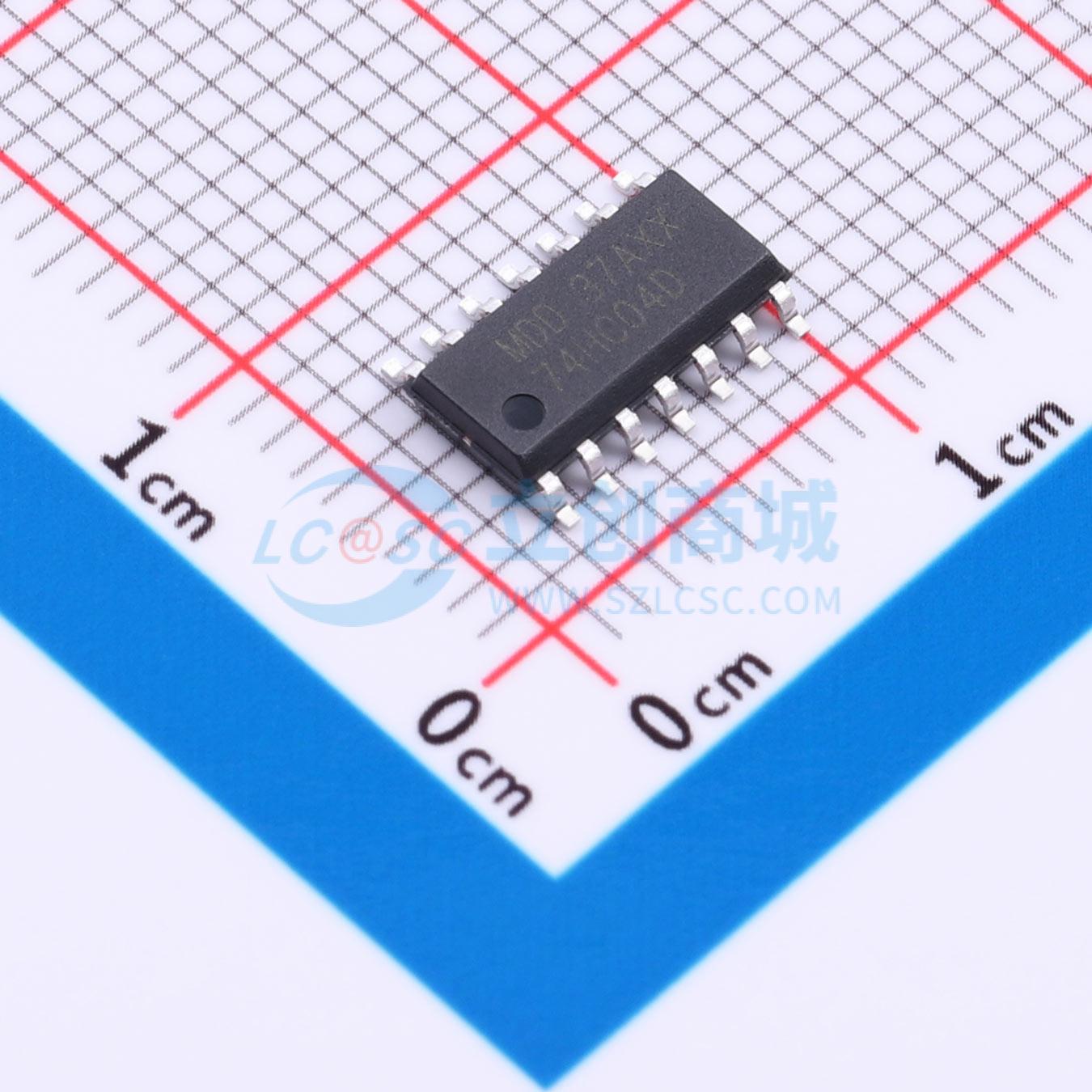

74HC04D
带钳位二极管的六反相器，高抗噪性、低功耗、多种封装可选
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- Hex inverter
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74HC04D
- 商品编号
- C52140401
- 商品封装
- SOP-14L
- 包装方式
- 编带
- 商品毛重
- 0.40624克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 40uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 输入高电平(VIH) | 3.15V；1.5V；4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV；1.35V；1.8V | |
| 输出高电平(VOH) | 4.4V；1.9V；5.9V | |
| 输出低电平(VOL) | 100mV；100mV；100mV；330mV；330mV | |
| 传播延迟(tpd) | 15ns@6V,15pF | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | - |
商品概述
74HC04与74HCT04是六反相器。其输入端包含钳位二极管，这使得可以通过使用限流电阻来连接输入电压超过VCC的接口。
商品特性
- 宽电源电压范围：2.0V 至 6.0V
- 高噪声容限
- CMOS低功耗
- 闩锁性能超过 250 mA
- 符合JEDEC标准：JESD8C (2.7 V 至 3.6 V) 与 JESD7A (2.0 V 至 6.0 V)
- 输入电平：74HC04为CMOS电平；74HCT04为TTL电平
- ESD保护：HBM ANSI/ESDA/JEDEC JS-001 Class 2 超过 3500V；CDM ANSI/ESDA/JEDEC JS-002 Class C3 超过 2000 V
- 多种封装选项
