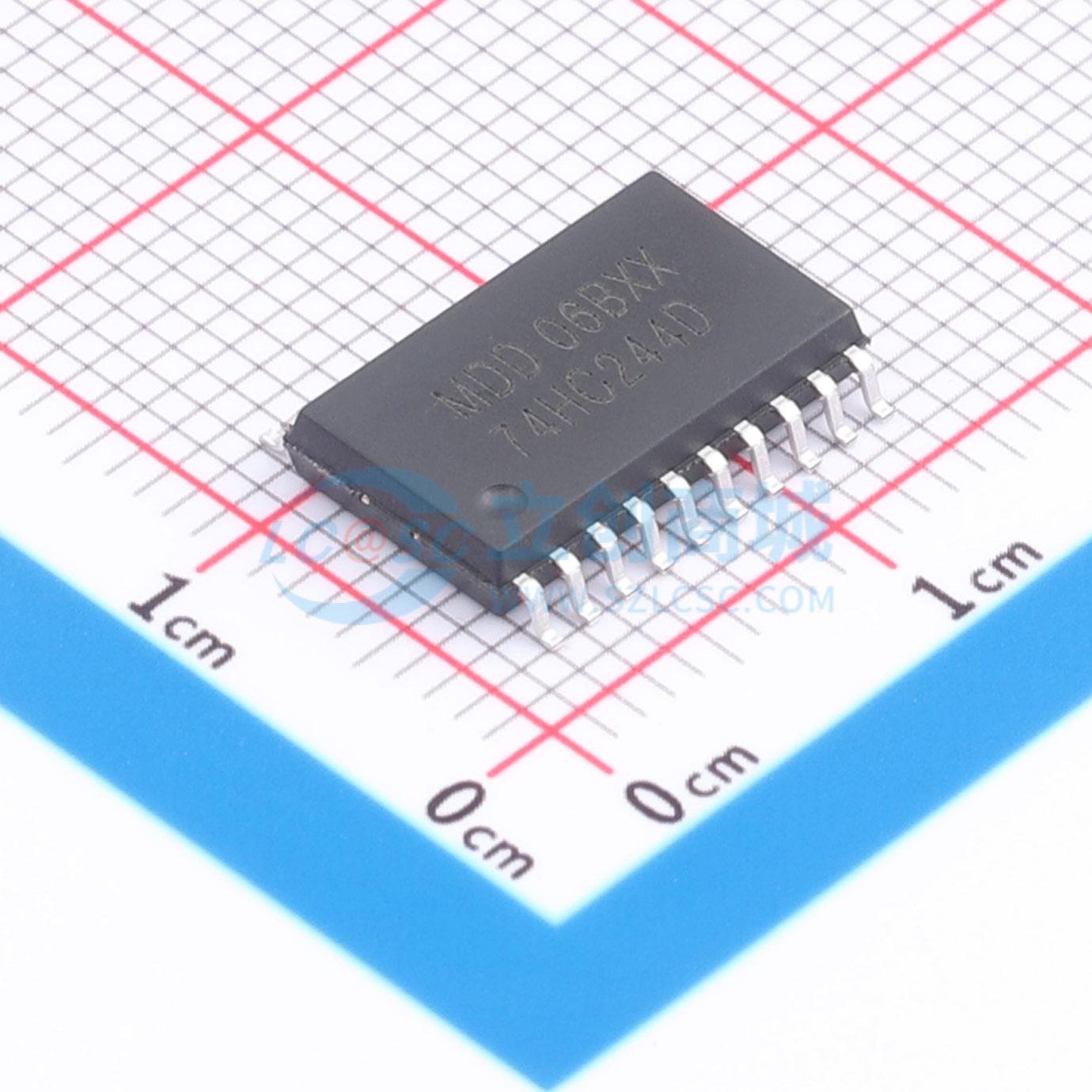

温馨提醒：图片仅供参考，商品以实物为准
74HC244D
74HC244D
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- Octal buffer/line driver; 3-state
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74HC244D
- 商品编号
- C52140409
- 商品封装
- SOP-20L
- 包装方式
- 编带
- 商品毛重
- 0.85305克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 标准CMOS | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~6V | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 7.8mA | |
| 拉电流(IOH) | 7.8mA | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 40uA | |
| 传播延迟(tpd) | 25ns@4.5V,50pF | |
| 功能特性 | 输出使能 |
商品概述
74HC244和74HCT244是带有三态输出的8位缓冲器/线路驱动器。该器件可用作两个4位缓冲器或一个8位缓冲器。器件具有两个输出使能端（1OE和2OE），每个控制四个三态输出。当nOE为高电平时，输出呈现高阻抗关断状态。输入包含钳位二极管，允许使用限流电阻将输入接口连接到超过VCC的电压。
商品特性
- 宽电源电压范围：2.0V至6.0V
- 高噪声抗扰度
- CMOS低功耗
- 闩锁性能超过250mA
- 八路总线接口
- 同相三态输出
- 符合JEDEC标准
