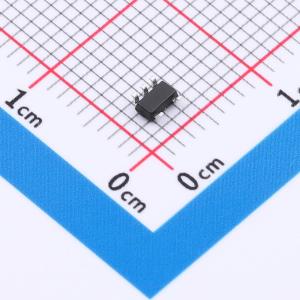

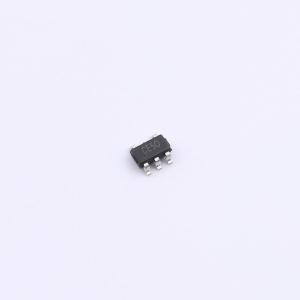

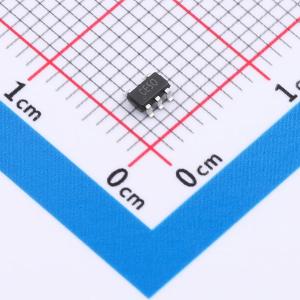

温馨提醒：图片仅供参考，商品以实物为准
74AHCT1G32GV
单路2输入或门，输入过压耐受，适用于混合电压环境
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- Single 2-input OR gate; TTL input
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74AHCT1G32GV
- 商品编号
- C52140415
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.083433克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 门电路数量 | 1 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 40uA | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 3.7V | |
| 输出低电平(VOL) | 550mV | |
| 系列 | 74AHCT1G32 | |
| 传播延迟(tpd) | 8.5ns@5.5V,15pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 过压容忍输入 | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | - |
商品概述
74AHC1G32和74AHCT1G32是单路2输入或门。输入具有过压容忍特性。此特性使得这些器件能够在混合电压环境中用作电平转换器。
商品特性
- 宽电源电压范围从2.0V至5.5V
- 过压容忍输入至5.5V
- 高噪声免疫
- CMOS低功耗
- 锁存性能超过200 mA
- 对称输出阻抗
- 平衡传播延迟
- 输入电平：
- 对于74AHC1G32：CMOS电平
- 对于74AHCT1G32：TTL电平
- ESD保护：
- HBM ANSI/ESDA/JEDEC JS-001 Class 3A超过7000 V
- CDM ANSI/ESDA/JEDEC JS-002 Class C3超过2000 V
- 多种封装选项
