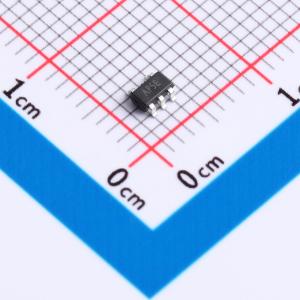

74AHC1G125GV
三态输出，总线缓冲器/线路驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这是一款具有三态输出的单总线缓冲器/线路驱动器。当输出使能（OE）为高电平时，输出将被禁用。相反，当OE（上划线）为低电平时，真实数据将从A输入传输到Y输出
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74AHC1G125GV
- 商品编号
- C52140420
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.083567克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 标准CMOS | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 系列 | 74AHC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 40uA | |
| 传播延迟(tpd) | 3.9ns@5V | |
| 功能特性 | 输出使能；电平转换 |
商品概述
74AHC1G125和74AHCT1G125是具备三态输出的单缓冲器/线路驱动器。其输入端具备过压耐受能力。这一特性使得这些器件能够在混合电压环境中用作电平转换器。
商品特性
- 宽电源电压范围从2.0V到5.5V
- 过压耐受输入至5.5V
- 高噪声抗扰度
- CMOS低功耗
- 锁存性能超过200mA
- 对称输出阻抗
- 平衡的传播延迟
- 输入电平：对于74AHC1G125为CMOS电平；对于74AHCT1G125为TTL电平
- ESD保护：HBM ANSI/ESDA/JEDEC JS-001 3A级超过7000V；CDM ANSI/ESDA/JEDEC JS-002 C3级超过2000V
- 多种封装选项
