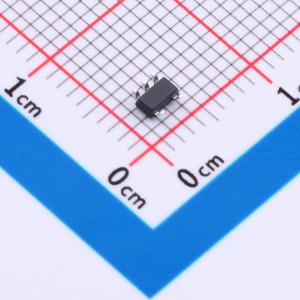

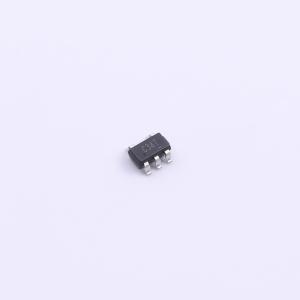

74AHCT1G04GV
单路反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 74AHCT1G04GV 是单反相器。输入具有过压容限。这一特性允许在混合电压环境中使用这些器件作为电平转换器
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74AHCT1G04GV
- 商品编号
- C52140419
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.0821克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 通道数 | 1 | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | 3.7V | |
| 输出低电平(VOL) | 550mV | |
| 传播延迟(tpd) | 4ns@5V,50pF | |
| 系列 | 74AHCT | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | - |
商品概述
74AHC1G04和74AHCT1G04是单反相器。其输入端具有过压容限特性，这使得这些器件能够在混合电压环境中用作电平转换器。AHC器件具有CMOS输入开关电平，电源电压范围为2V至5.5V。AHCT器件具有TTL输入开关电平，电源电压范围为4.5V至5.5V。
商品特性
- 宽电源电压范围，从2.0V至5.5V
- 输入端具有5.5V过压容限
- 高抗噪性
- CMOS低功耗
- 闩锁性能超过200mA
- 对称的输出阻抗
- 平衡的传播延迟
- 输入电平：对于74AHC1G04为CMOS电平；对于74AHCT1G04为TTL电平
- ESD保护：HBM ANSI/ESDA/JEDEC JS-001 3A类超过7000V；CDM ANSI/ESDA/JEDEC JS-002 C3类超过2000V
- 多种封装选项
