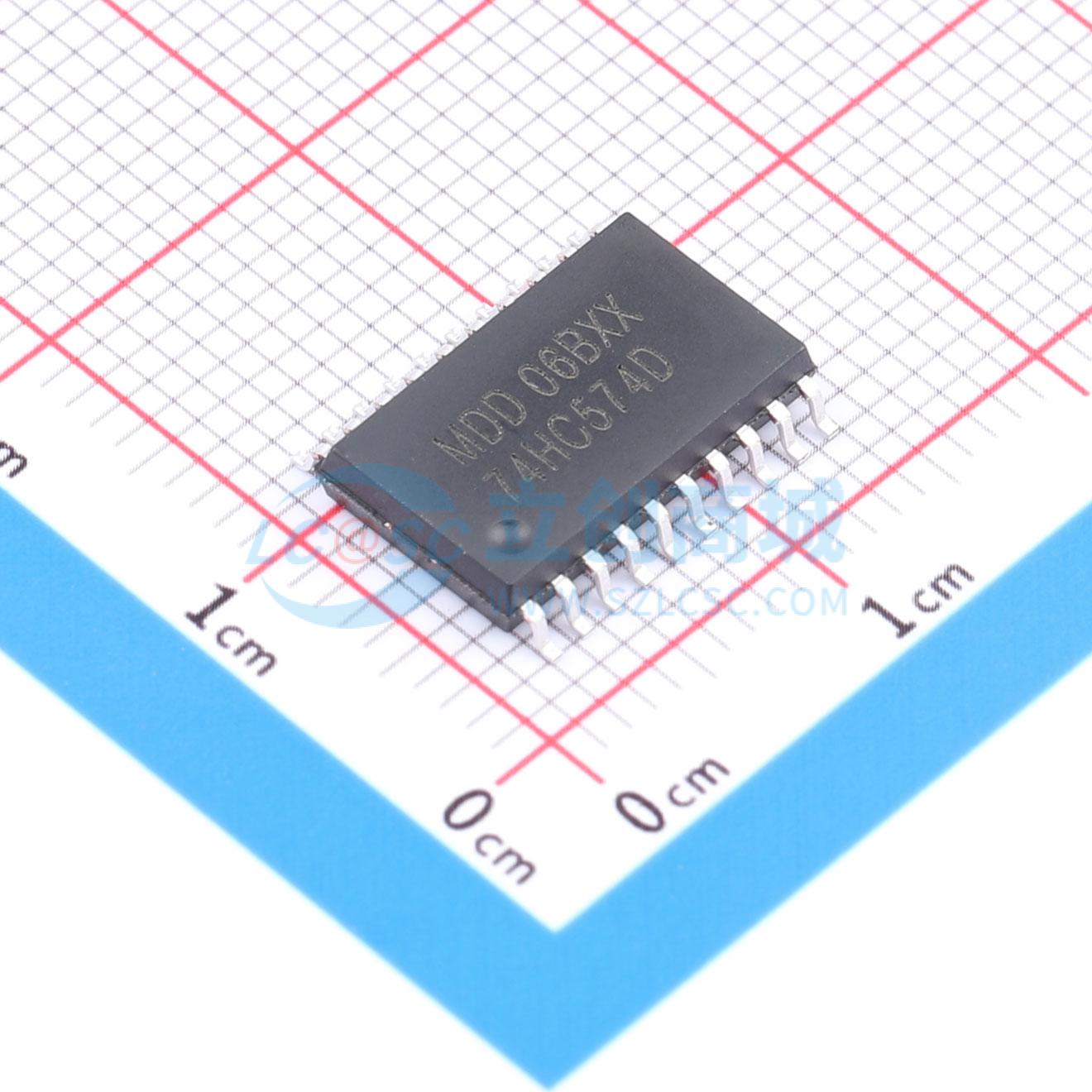

74HC574D实物图

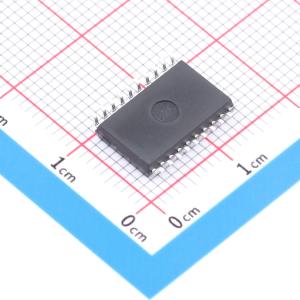

  • 74HC574D商品缩略图

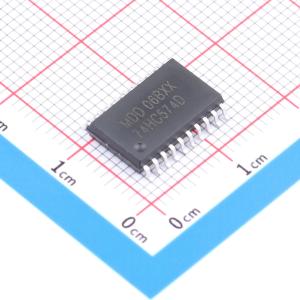

  • 74HC574D商品缩略图
  • 74HC574D商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

74HC574D

74HC574D

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
Octal D-type flip-flop; positive edge-trigger; 3-state
商品型号
74HC574D
商品编号
C52140410
商品封装
SOP-20L​
包装方式
编带
商品毛重
0.8515克(g)

商品参数

属性参数值
商品目录触发器
类型D-型
触发沿上升沿
工作电压2.7V~6V
时钟频率(fc)28MHz
功能使能
元件数1
每个元件位数8
输出类型三态
传播延迟(tpd)15ns@6V,50pF
属性参数值
系列74HC系列
灌电流(IOL)7.8mA
拉电流(IOH)7.8mA
静态电流(Iq)20uA
输入电容6.5pF
工作温度-40℃~+125℃
同步/异步-
建立时间13ns
保持时间5ns

商品概述

74HC574和74HCT574是带有三态输出的8位D型透明锁存器。该器件具有时钟(CP)和输出使能(OE(上划线))输入。触发器将存储在其各自D输入端的、满足低电平到高电平时钟(CP)转换建立和保持时间要求的状态。OE(上划线)上的高电平使输出呈现高阻抗关断状态。OE(上划线)输入的操作不影响触发器的状态。输入端包含钳位二极管。这使得可以使用限流电阻将输入接口连接到超过VCC的电压。

商品特性

  • 宽工作电压范围:2.7 V到6.0 V
  • 高抗噪性
  • CMOS低功耗
  • 闩锁性能超过250mA
  • 输入电平:对于74HC574为CMOS电平;对于74HCT574为TTL电平
  • 封装两侧的输入和输出便于与微处理器接口
  • 可用作微处理器和微型计算机的输入或输出端口
  • 面向总线应用的三态同相输出
  • 公共三态输出使能输入
  • 符合JEDEC标准:JESD8C (2.7 V到3.6 V) 和 JESD7A (2.7 V到6.0 V)
  • ESD保护:HBM ANSI/ESDA/JEDEC JS-001 Class 2超过3500 V;CDM ANSI/ESDA/JEDEC JS-002 Class C3超过2000 V
  • 多种封装选项
  • 工作温度范围指定为-40 °C到+85 °C和-40 °C到+125 °C
