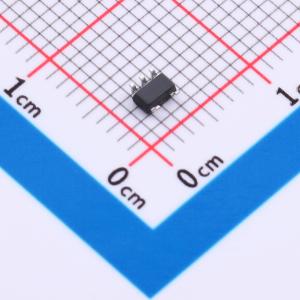

温馨提醒：图片仅供参考，商品以实物为准
74LVC1G07GV
漏极开路输出缓冲器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款带漏极开路输出的单缓冲器。其输入可由3.3 V或5 V器件驱动。
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74LVC1G07GV
- 商品编号
- C52140414
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.082333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | 开漏 | |
| 工作电压 | 1.65V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | - | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 4uA | |
| 传播延迟(tpd) | 2.6ns@5V | |
| 功能特性 | 掉电隔离；电平转换 |
商品概述
74LVC1G07是一款具有开漏输出的单缓冲器。输入可由3.3V或5V器件驱动。此特性允许该器件在混合3.3V和5V环境中用作电平转换器。所有输入的施密特触发器动作使电路对较慢的输入上升和下降时间具有耐受性。该器件完全指定用于使用IOFF的部分断电应用。IOFF电路会禁用输出，防止在设备断电时产生潜在破坏性的回流电流通过器件。
商品特性
- 宽电源电压范围：1.65 V ~ 5.5 V
- 过压容限输入至5.5V
- 高噪声抗扰度
- CMOS低功耗
- IOFF电路提供部分断电模式操作
- ±24 mA输出驱动能力（VCC = 3.0V）
- 闩锁性能超过100mA
- 可直接与TTL电平接口
- 符合JEDEC标准：JESD8-7（1.65 V至1.95 V）、JESD8-5（2.3 V至2.7 V）、JESD8C（2.7 V至3.6 V）、JESD36（4.5 V至5.5 V）
- ESD保护：HBM ANSI/ESDA/JEDEC JS-001 Class 3B超过8000 V；MM JESD22-A115C Class C超过550 V；CDM ANSI/ESDA/JEDEC JS-002 Class C3超过2000 V
- 多种封装选项
