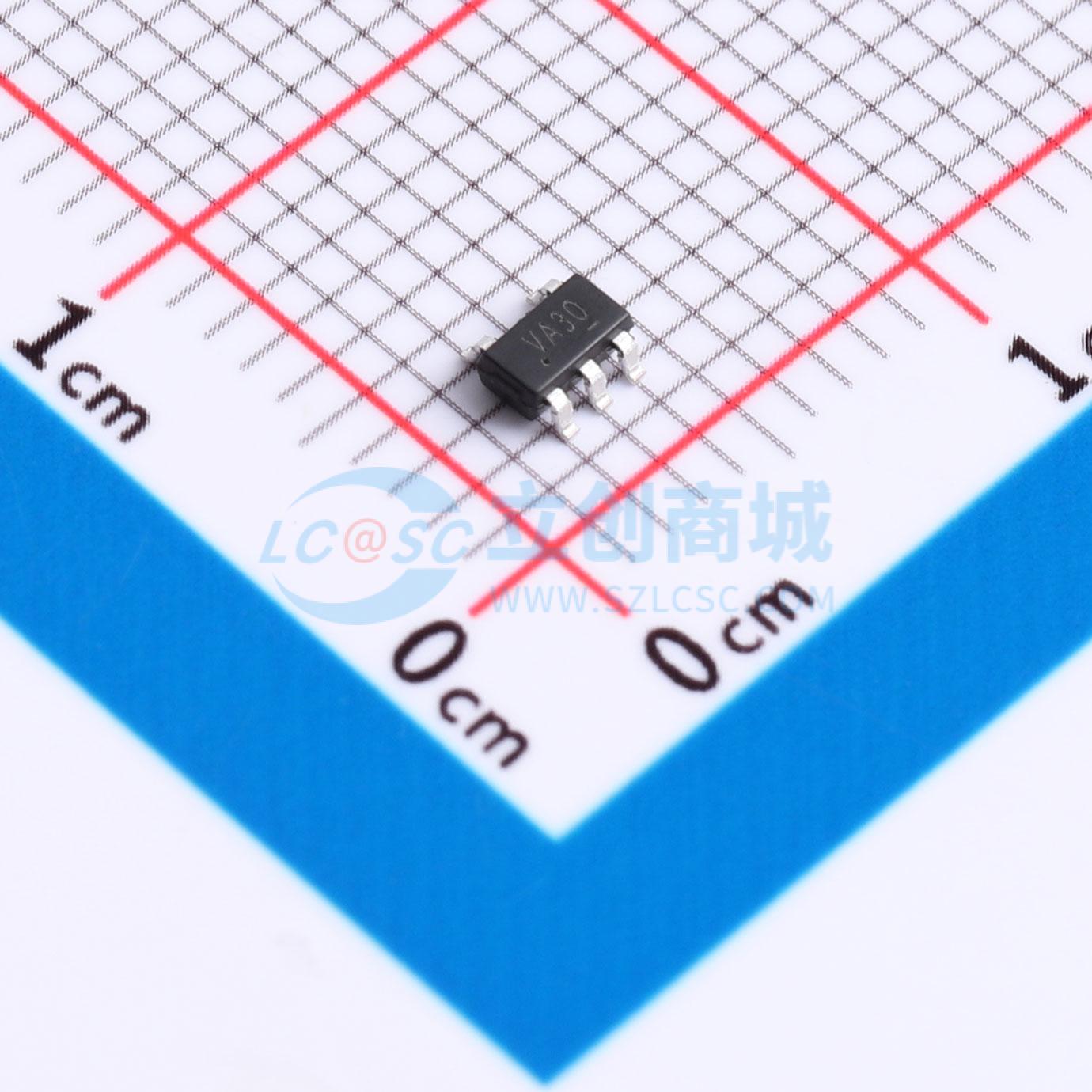

温馨提醒：图片仅供参考，商品以实物为准
74LVC1G14GV
单施密特触发器反相器，适用于混合电压环境，具备部分掉电模式
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- single inverter; Schmitt-trigger
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74LVC1G14GV
- 商品编号
- C52140412
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 4uA | |
| 通道数 | 1 | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | 1.54V；2.5V；2.62V；4.11V；2.15V | |
| 输出低电平(VOL) | 70mV；170mV；390mV；330mV；120mV | |
| 传播延迟(tpd) | 2.9ns@5V,50pF | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 噪声抑制功能；电源关断保护 |
商品概述
74LVC1G14是一款单路施密特触发器输入反相器。其输入可由3.3V或5V器件驱动。此特性使得该器件可用作3.3V与5V混合环境中的电平转换器。该器件针对使用IOFF的部分断电应用进行了全面规定。IOFF电路会在器件断电时禁用其输出，从而防止可能造成损坏的回流电流流经器件。
商品特性
- 宽电源电压范围：1.65 V至5.5 V
- 过压容限输入，最高至5.5 V
- 高抗噪性
- ±24 mA输出驱动能力（VCC = 3.0 V时）
- CMOS低功耗
- 闩锁性能超过100 mA
- 可直接与TTL电平接口
- IOFF电路支持部分断电模式操作
- 无限制的上升和下降时间
- 符合JEDEC标准：JESD8-7（1.65 V至1.95 V）、JESD8-5（2.3 V至2.7 V）、JESD8C（2.7 V至3.6 V）、JESD36（4.5 V至5.5 V）
- ESD保护：HBM ANSI/ESDA/JEDEC JS-001 Class 3B超过8000 V、MM JESD22-A115C Class C超过550 V、CDM ANSI/ESDA/JEDEC JS-002 Class C3超过2000 V
- 多种封装选项
