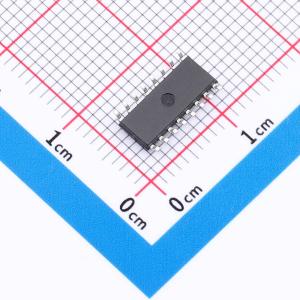

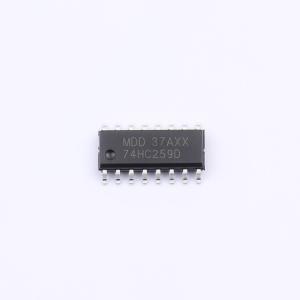

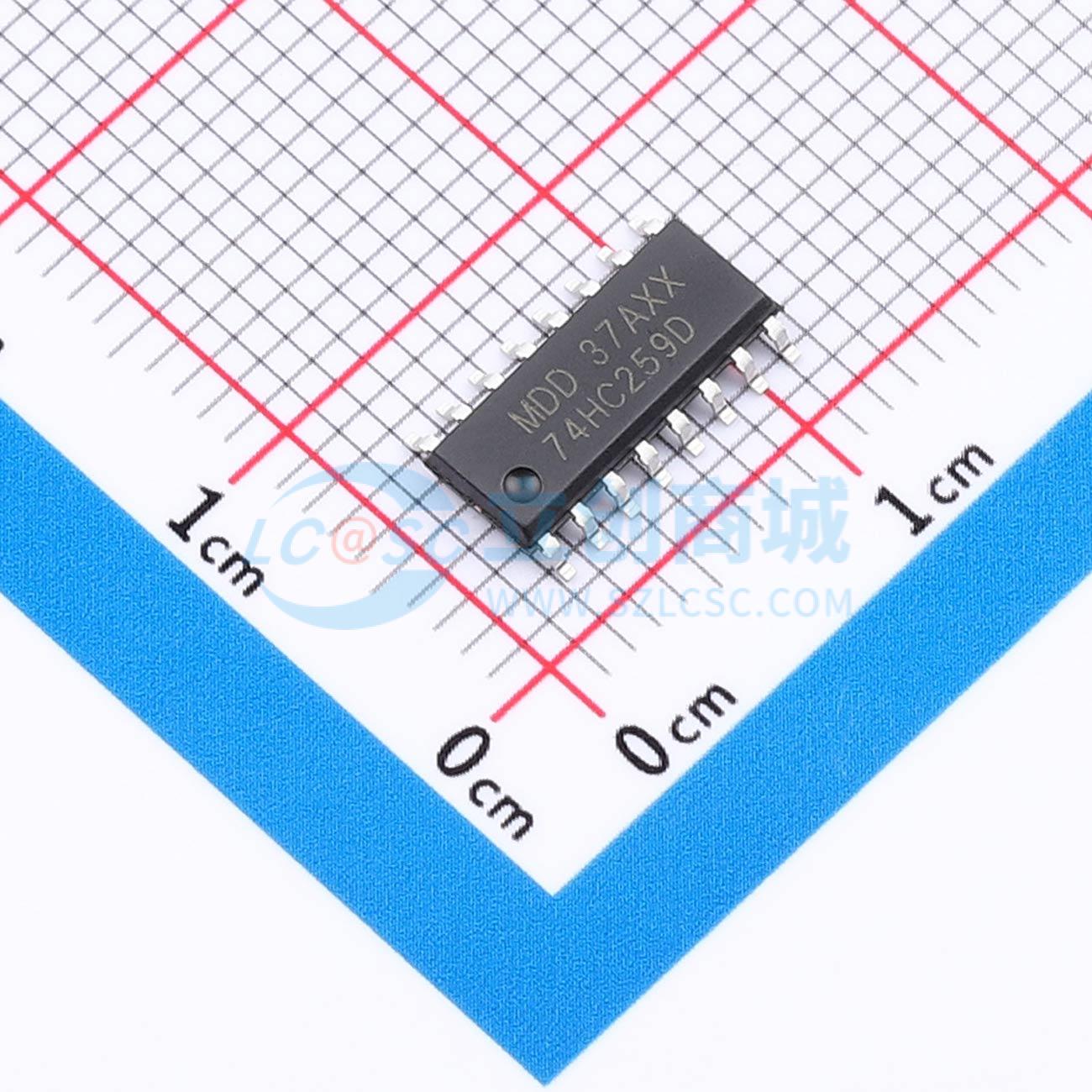

温馨提醒：图片仅供参考，商品以实物为准
74HC259D
8位可寻址锁存器，具备四种操作模式，可作3至8译码器或多路分解器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 8-bit addressable latch
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74HC259D
- 商品编号
- C52140406
- 商品封装
- SOP-16L
- 包装方式
- 编带
- 商品毛重
- 0.36976克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 锁存器 | |
| 逻辑类型 | 可寻址锁存器 | |
| 输出类型 | - | |
| 工作电压 | 2V~6V | |
| 通道数 | 8 | |
| 拉电流(IOH) | - | |
| 灌电流(IOL) | - |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 17ns | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+125℃ | |
| 建立时间 | 15ns | |
| 保持时间 | 5ns | |
| 静态电流(Iq) | 40uA |
商品概述
74HC259和74HCT259是8位可寻址锁存器。该器件具有四种操作模式。在可寻址锁存模式下，D输入端的数据被写入由A0至A3输入寻址的锁存器。被寻址的锁存器将跟随数据输入，未被寻址的锁存器将保持其先前状态。在存储器模式下，所有锁存器保持其先前状态，不受数据或地址输入的影响。在3线至8线解码或解复用模式下，被寻址的输出跟随D输入，所有其他输出为低电平。在复位模式下，所有输出被强制为低电平，且不受数据或地址输入的影响。输入端包含钳位二极管，这允许使用限流电阻将输入接口连接到超过VCC的电压。
商品特性
- 宽电源电压范围：2.0V至6.0V
- 闩锁性能超过250mA
- 符合JEDEC标准：JESD8C（2.7V至3.6V）和JESD7A（2.0V至6.0V）
- 结合了解复用器和8位锁存器功能
- 具备串行转并行能力
- 每个存储位的输出均可用
- 随机（可寻址）数据输入
- 易于扩展
- 公共复位输入
- 可用作3线至8线高有效解码器
- 输入电平：对于74HC259为CMOS电平；对于74HCT259为TTL电平
- ESD保护：HBM符合ANSI/ESDA/JEDEC JS-001 2类标准，超过3500V；CDM符合ANSI/ESDA/JEDEC JS-002 C3类标准，超过2000V
- 多种封装选项
- 工作温度范围：-40°C至+85°C和-40°C至+125°C
