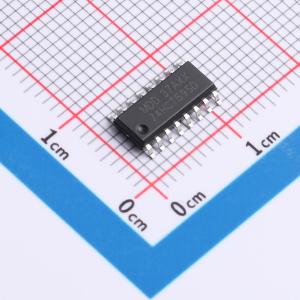

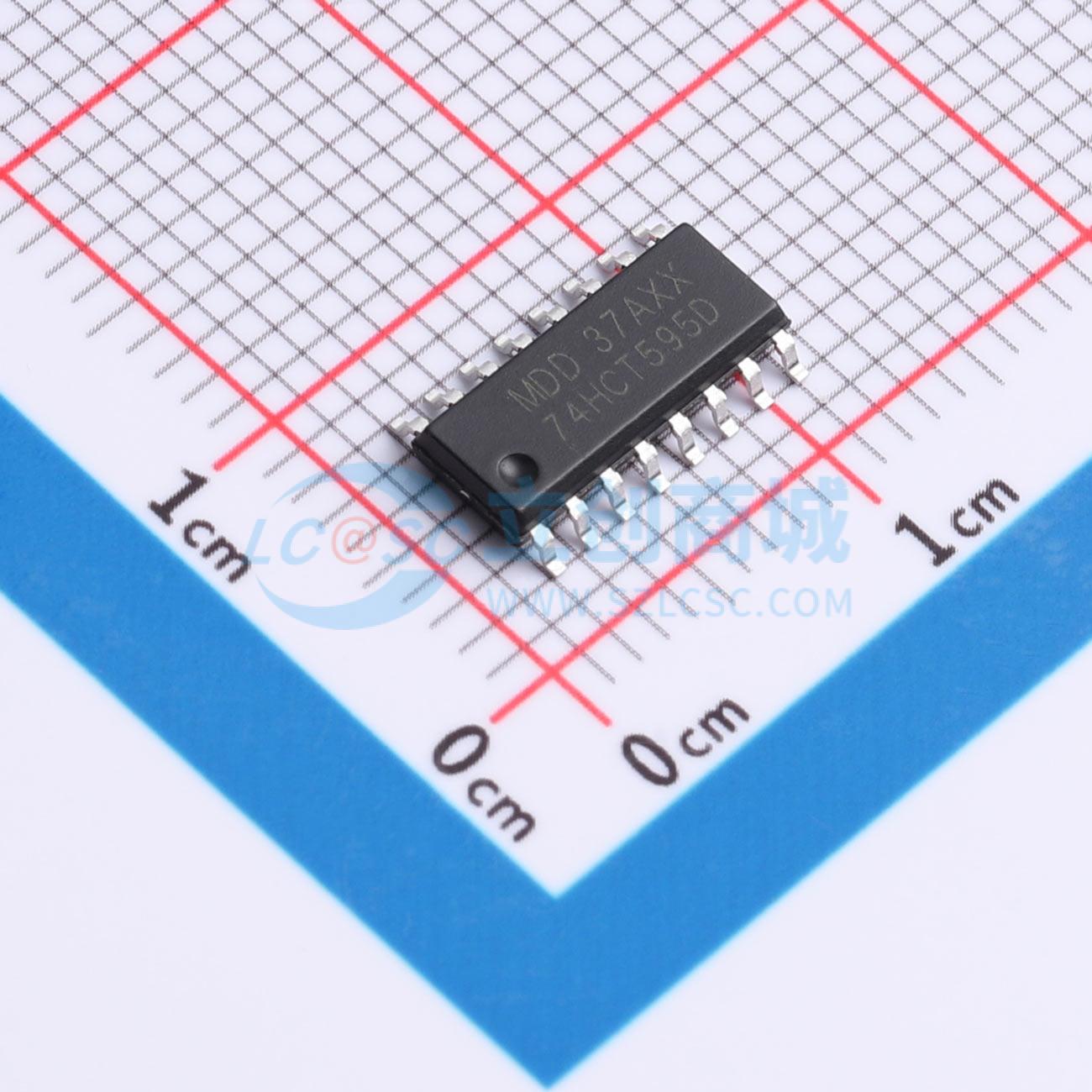

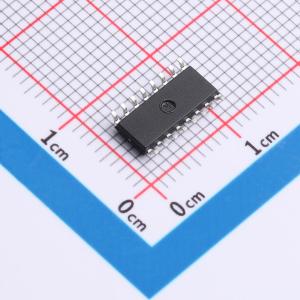

74HCT595D
8位串行输入、串行或并行输出且带输出锁存器的3态移位寄存器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 8-bit serial-in, serial or parallel-out shift register with output latches; 3-state; TTL-enabled
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74HCT595D
- 商品编号
- C52140404
- 商品封装
- SOP-16L
- 包装方式
- 编带
- 商品毛重
- 0.3718克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 串行至串行或并行 | |
| 工作电压 | 2.7V~5.5V | |
| 时钟频率(fc) | 24MHz | |
| 元件数 | - | |
| 每个元件位数 | - | |
| 输出类型 | 三态 |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74HCT | |
| 工作温度 | -40℃~+125℃ | |
| 耗散功率(Pd) | 500mW | |
| 传播延迟(tpd) | 30ns@4.5V,15pF | |
| 输出电流 | 35mA | |
| 功能特性 | 异步清零功能;输出使能 |
商品概述
74HC595和74HCT595是带有存储寄存器和三态输出的8位串入/串出或并出移位寄存器。移位寄存器和存储寄存器具有独立的时钟。该器件具有一个串行输入(DS)和一个串行输出(Q7S)以实现级联,以及一个异步复位MR(上划线)输入。MR(上划线)为低电平时将复位移位寄存器。数据在SHCP输入的低电平到高电平转换时移位。移位寄存器中的数据在STCP输入的低电平到高电平转换时传输到存储寄存器。如果两个时钟连接在一起,移位寄存器将始终比存储寄存器提前一个时钟脉冲。当输出使能输入(OE(上划线))为低电平时,存储寄存器中的数据出现在输出端。OE(上划线)为高电平会导致输出进入高阻态关断状态。OE(上划线)输入的操作不影响寄存器的状态。输入端包含钳位二极管,这允许使用限流电阻将输入接口连接到高于VCC的电压。
商品特性
- 宽工作电压范围2.7 V至6.0 V
- 高抗噪性
- CMOS低功耗
- 8位串行输入
- 8位串行或并行输出
- 带三态输出的存储寄存器
- 带直接清零的移位寄存器
- 闩锁性能超过250mA
- 符合JEDEC标准:JESD8C(2.7 V至3.6 V)和JESD7A(2.7 V至6.0 V)
- 输入电平:74HC595为CMOS电平,74HCT595为TTL电平
- ESD保护:HBM ANSI/ESDA/JEDEC JS-001 Class 2超过3500 V,CDM ANSI/ESDA/JEDEC JS-002 Class C3超过2000 V
- 多种封装选项
- 工作温度范围指定为-40 °C至+85 °C和-40 °C至+125 °C
应用领域
- 串并数据转换
- 远程控制保持寄存器
