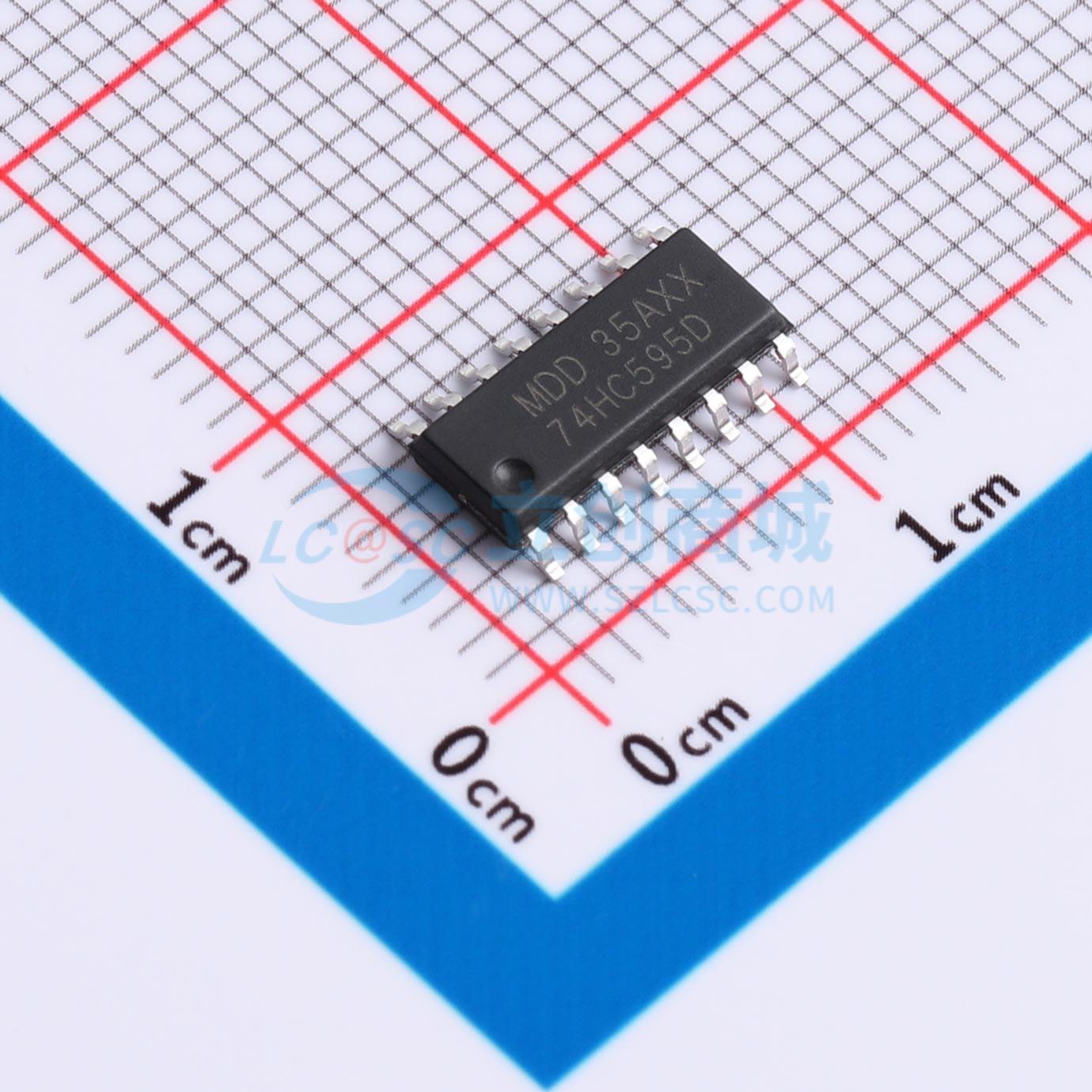

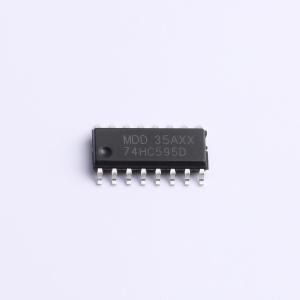

74HC595D
三态输出 串行至串行或并行移位寄存器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 可实现灵活的串行至串行或串行至并行数据转换功能，满足不同系统配置需求,能有效管理和传输大量信息流，以卓越性能提升系统整体效率。
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74HC595D
- 商品编号
- C52140405
- 商品封装
- SOP-16L
- 包装方式
- 编带
- 商品毛重
- 0.3716克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 串行至串行或并行 | |
| 工作电压 | 2V~6V | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 输出类型 | 三态 |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74HC | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | 19ns@4.5V | |
| 输出电流 | 35mA | |
| 功能特性 | 异步清零功能；输出使能 |
商品概述
74HC595和74HCT595是带有存储寄存器和三态输出的8位串行输入/串行或并行输出移位寄存器。移位寄存器和存储寄存器具有独立的时钟。该器件具备一个串行输入（DS）和一个串行输出（Q7S）以实现级联功能，以及一个异步复位MR（上划线）输入。MR（上划线）为低电平时将复位移位寄存器。数据在SHCP输入的低电平到高电平跳变时移位。移位寄存器中的数据在STCP输入的低电平到高电平跳变时传输到存储寄存器。如果两个时钟连接在一起，移位寄存器将始终比存储寄存器提前一个时钟脉冲。当输出使能输入（OE（上划线））为低电平时，存储寄存器中的数据出现在输出端。OE（上划线）为高电平时，输出呈现高阻抗关断状态。OE（上划线）输入的操作不影响寄存器的状态。输入包含钳位二极管，这允许使用限流电阻将输入接口到高于VCC的电压。
商品特性
- 宽工作电压范围：2.7 V ~ 6.0 V
- 高抗噪性
- CMOS低功耗
- 8位串行输入
- 8位串行或并行输出
- 带三态输出的存储寄存器
- 带直接清零的移位寄存器
- 闩锁性能超过250 mA
- 符合JEDEC标准：JESD8C（2.7 V至3.6 V）和JESD7A（2.7 V至6.0 V）
- 输入电平：74HC595为CMOS电平；74HCT595为TTL电平
- ESD保护：HBM ANSI/ESDA/JEDEC JS-001 Class 2超过3500 V；CDM ANSI/ESDA/JEDEC JS-002 Class C3超过2000 V
- 多种封装选项
- 工作温度范围：-40 °C ~ +85 °C 和 -40 °C ~ +125 °C
应用领域
- 串行到并行数据转换
- 远程控制保持寄存器
