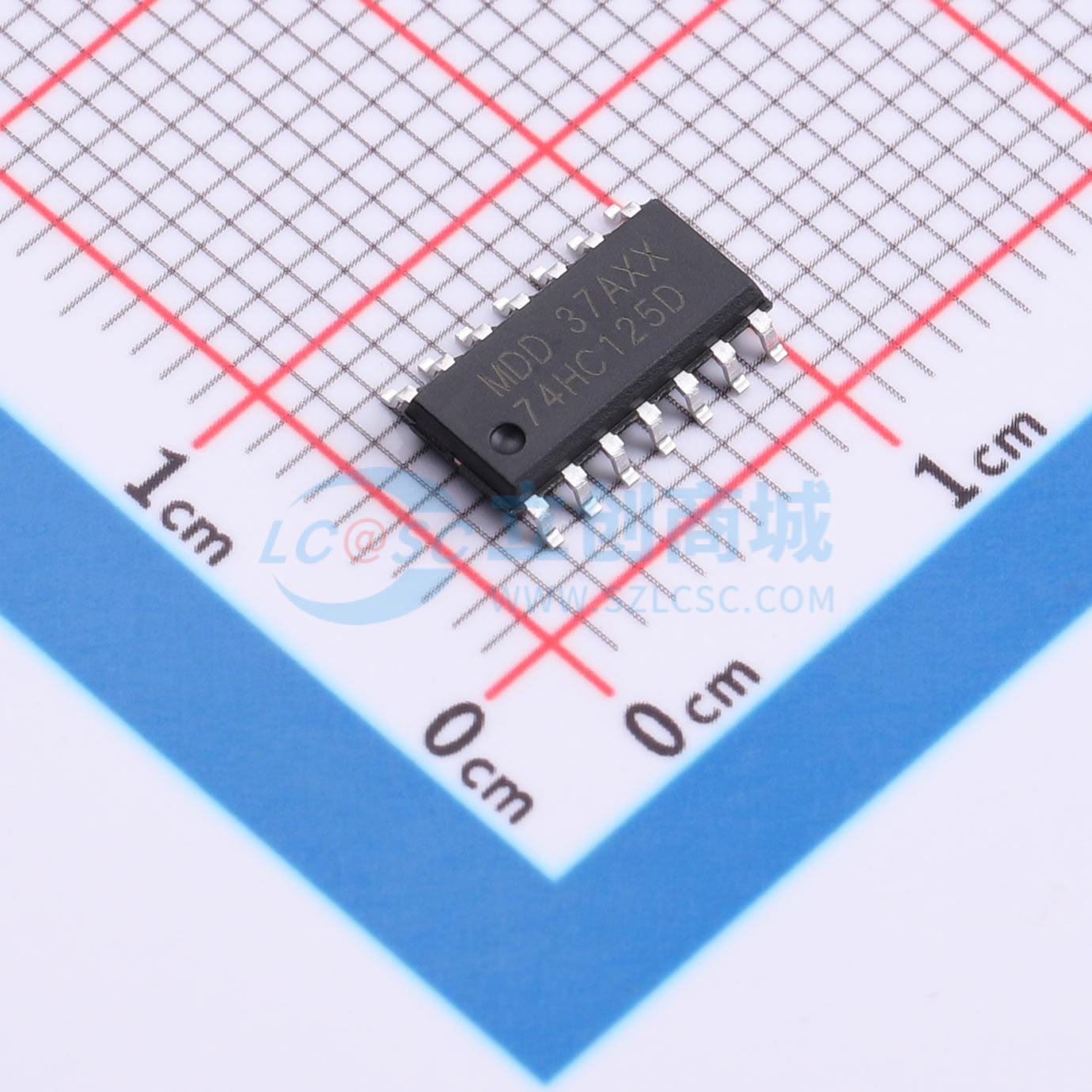

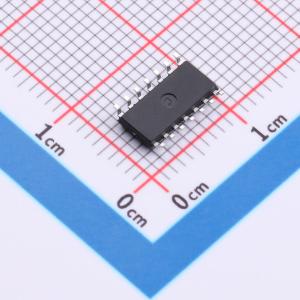

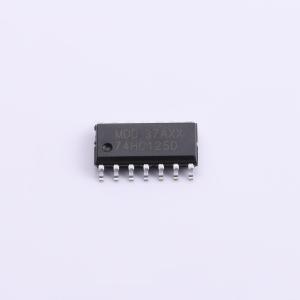

74HC125D
带三态输出的四路缓冲器/线路驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- Quad buffer/line driver; 3-state
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74HC125D
- 商品编号
- C52140399
- 商品封装
- SOP-14L
- 包装方式
- 编带
- 商品毛重
- 0.347克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 标准CMOS | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~6V | |
| 元件数 | 4 | |
| 每个元件位数 | - | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 7.8mA | |
| 拉电流(IOH) | 7.8mA | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 40uA | |
| 传播延迟(tpd) | 20ns@6.0V,15pF | |
| 功能特性 | 输出使能 |
商品概述
74HC125和74HCT125是四路缓冲器/线路驱动器，具有三态输出，由输出使能输入控制。当输出使能输入为高时，输出呈现高阻抗关闭状态。输入包含钳位二极管，这使得可以使用限流电阻将输入接口连接到超过电源电压的电压。
商品特性
- 宽电源电压范围，从2.0V到6.0V
- 高抗噪性
- CMOS低功耗
- 闩锁性能超过250mA
- 符合JEDEC标准：JESD8C和JESD7A
- 输入电平：74HC125为CMOS电平，74HCT125为TTL电平
- ESD保护：HBM ANSI/ESDA/JEDEC JS-001 Class 2超过3500V，CDM ANSI/ESDA/JEDEC JS-002 Class C3超过2000V
- 多种封装选项
