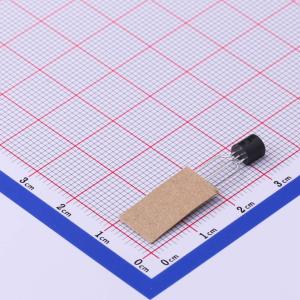

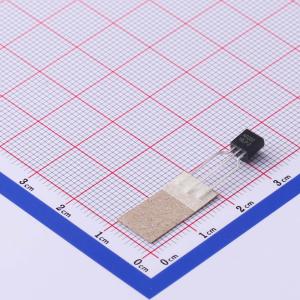

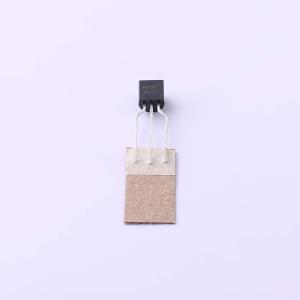

温馨提醒：图片仅供参考，商品以实物为准
NCE0202ZA
1个N沟道 耐压:200V 电流:2A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE0202ZA
- 商品编号
- C502767
- 商品封装
- TO-92-2.5mm
- 包装方式
- 编带
- 商品毛重
- 0.24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 类型 | 1个N沟道 | |
| 漏源电压(Vdss) | 200V | |
| 连续漏极电流(Id) | 2A | |
| 导通电阻(RDS(on)) | 580mΩ@10V,2A | |
| 耗散功率(Pd) | 3W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V@250uA | |
| 栅极电荷量(Qg) | 12nC@100V | |
| 输入电容(Ciss@Vds) | 580pF@25V | |
| 反向传输电容(Crss) | 3pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
FDMesh™将低导通电阻、快速开关的优势与固有的快速恢复体二极管相结合。因此，强烈推荐用于桥接拓扑结构，特别是零电压开关（ZVS）移相转换器。
商品特性
- VDS = 200V,ID = 2A
- RDS(ON) < 580 m Ω(在 VGS = 10 V 时,典型值为 520 m Ω)
- 高密度单元设计,实现极低的 RDS(ON)
- 雪崩电压和电流特性完全表征
- 出色的封装,具备良好的散热性能
应用领域
-电源开关应用-硬开关和高频电路-不间断电源
