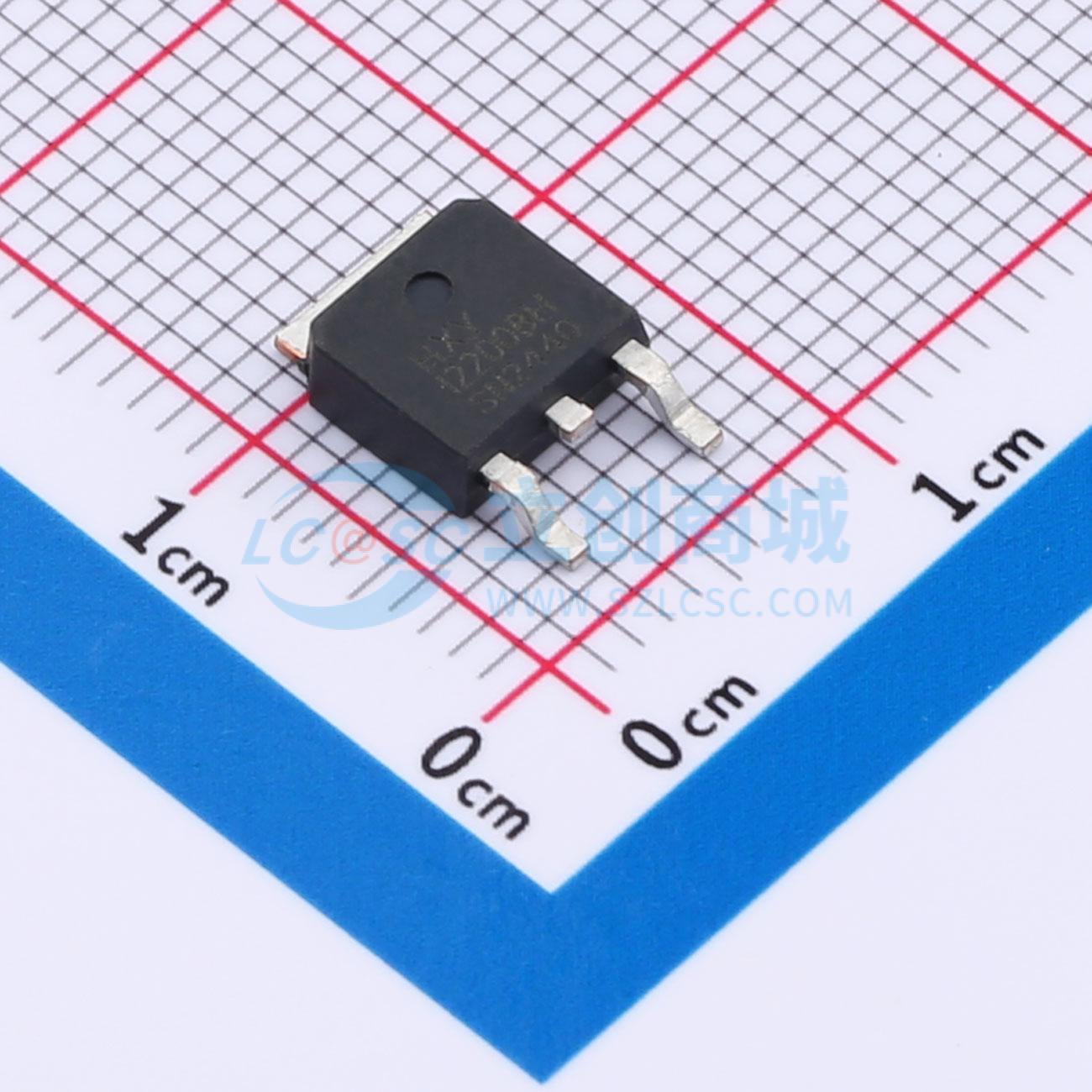

温馨提醒：图片仅供参考，商品以实物为准
HIPD220N06L3G
N沟道 耐压:60V 电流:50A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 这款N沟道MOSFET具备50A的最大漏极电流(ID)和60V的漏源极断态电压(VDSS)，其导通电阻(RDS(on))仅为15毫欧，同时支持最高20V的栅源极电压(VGS)。这些特点使其非常适合应用于需要处理大电流和高效率转换的场合，例如电源适配器、电池管理系统及各种电子设备中的开关电源设计。其卓越的性能有助于减少能耗，提高系统整体的可靠性和稳定性。
- 商品型号
- HIPD220N06L3G
- 商品编号
- C42401428
- 商品封装
- TO-252-2L
- 包装方式
- 编带
- 商品毛重
- 0.391克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 50A | |
| 导通电阻(RDS(on)) | 17mΩ@10V | |
| 耗散功率(Pd) | 87.7W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 36nC@10V | |
| 输入电容(Ciss) | 2.498nF | |
| 反向传输电容(Crss) | 80pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 185pF |
商品概述
HIPD220N06L3G采用先进的沟槽技术,可实现出色的RDS(ON)、低栅极电荷,并能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = 60V,ID = 50A
- 在VGS = 10V时,RDS(ON) < 17mΩ
应用领域
- 电池保护
- 负载开关
- 不间断电源
