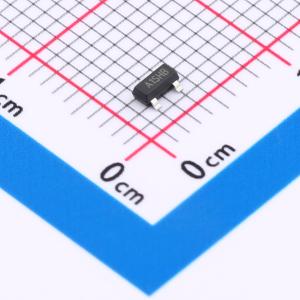

温馨提醒：图片仅供参考，商品以实物为准
HFDV304P
P沟道 耐压:20V 电流:2.3A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 该P沟道场效应管（MOSFET）具备2.3A的持续漏极电流能力，支持最高达20V的漏源电压。其导通电阻为120毫欧姆，可有效降低电路中的能量损耗。栅源电压范围为12V，确保了良好的开关性能和控制精度。此款MOSFET适用于多种电子设备中作为高效的开关或放大元件使用，能够满足对功耗敏感以及空间受限设计的需求。
- 商品型号
- HFDV304P
- 商品编号
- C42401393
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.0275克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 2.3A | |
| 导通电阻(RDS(on)) | 152mΩ@2.5V | |
| 耗散功率(Pd) | 700mW | |
| 阈值电压(Vgs(th)) | 1V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 2.9nC@4.5V | |
| 输入电容(Ciss) | 285pF | |
| 反向传输电容(Crss) | 32pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | P沟道 |
商品概述
HFDV304P采用先进的沟槽技术,可提供出色的RDS(ON)、低栅极电荷,并能在低至1.8V的栅极电压下工作。该器件适用于作为负载开关或用于PWM应用。
商品特性
- VDS = -20V,ID = -2.3A
- 当VGS = -4.5V时,RDS(ON) < 115mΩ
- 当VGS = -2.5V时,RDS(ON) < 152mΩ
应用领域
- PWM应用
- 负载开关
